Viime viikonloppuna kävimme jälleen veneellä. Tällä kertaa työlistalla olivat keulan rakennekaaret. Kisenissä on neljä paria rakennekaaria, kolme edessä vanttien kohdalla ja yksi pari istumalaatikon takana. Keulan rakennekaarissa on lisäksi teräksiset L-kaaret, joihin vanttiruuvit kiinnittyvät.
Rakennekaaret ovat reilusti painokaaria tukevampia, noin 30 x 30 milliä, silti niistäkin puolet oli poikki. Lisäksi kyljen palteesta alaspäin kaaret olivat selvästi irti pohjasta ja lähes kaikki niissä olleet ruuvit olivat poikki. Teräksiset rustiraudat oli niitattu kyljestä läpi, ja tähän käytetyt niitit olivat kestäneet selvästi paremmin.
Seuraavalla kerralla tarkoituksena on tehdä nyt irroitetuista kaarista jigit ja höylätä uusiin kaariin tarvittava puutavara valmiiksi. Suunnittelimme tekevämme laminoidut rakennekaaret männystä. Todennäköisesti höyrytämme kaaret ensin, laminoimme ne sitten paikalleen ja lopulta liimaamme lamellit D4-tyyppisellä polyuretaanipohjaiselle venepuuliimalla.
Kun rakennekaaret, vielä jäljelläolevat noin parikymmentä painokaarta ja pilssin sisarkaaret ovat valmiit saadaan jo toukokuussa aloitettu kaarienvaihtourakka viimein päätökseen. Tähän työhön menee varmaan vielä pääosa syksyn työpäivistä. Sen jälkeen voidaan jatkaa siitä mihin työ keväällä jäi. Seuraavaksi on vaihdettava perästä lahonneet laudat ja aloitettava kansikaaren kannattimien rakentaminen.
perjantai 25. syyskuuta 2009
tiistai 15. syyskuuta 2009
Esimerkillistä työtä
Minulla oli lauantaina onni päästä tutustumaan Kansainväliseen 5 m-veneeseen L-4 Birgittaan. Birgitta on käynyt läpi pitkälti samanlaajuisen remontin kuin Kisen. Veneeseen on vaihdettu ainakin vesirajan alainen laudoitus, keulasteevi ja kansi. Nyt Birgitta on kiiltävässä lakassa, viimeisen päälle rikattu ja oikein sipakassa kisakunnossa. Venettä on laitettu kuulemma seitsemän vuoden ajan, mutta vain kahtena kautena vene ei ole päässyt veteen. Esimerkki onnistuu olemaan sekä rohkaiseva, että hiukan kylmäävä.
Birgitassa kiinnitin huomiota pääasiallisesti kahteen piirteeseen. Ensinnäkin, peräsimen pinnan ja levangin aiheuttama haaste on ratkaistu fiksulla kaksiakselisella rakenteella. Toiseksi, Birgitan barduunat on rakennettu taljoin.
Kaksiakselinen peräsimen rakenne ratkaisee aikaisemmin esiteltyyn pallonivelmalliin liittyvät kaksi ongelmaa, niveleen ajan myötä muodostuva klappi ja nivelen korroosio, etenkin asennettaessa vesirajan alapuolelle, mutta mahdollistaa yhtälailla peräsimen akselin tuomisen tarpeeksi lähelle istumalaatikon takareunaa, jotta peräsimen täysi kääntymissäde saadaan käyttöön ja takakannelle jää tilaa levangille.
Näkymä peräkannen alle, kuvassa näkyvät molemmat akselit ja peräsimen läpivienti
Birgitassa on kaksi samansuuntaista akselia, joista toinen jatkaa alas peräsimeen ja toisessa on kiinni pinna. Akseleiden välillä on lyhyellä vipuvarrella akseliin liitetty tanko, joka välittää voiman akselista toiseen. Etummainen akseli on hyvin lähellä istumalaatikon takareunaa, noin puolen metrin päässä. Itse pinna on varsin lyhyt ja mahtuisi kääntymään vaikka täyden kierroksen oman akselinsa ympäri takakannen alla. Tälläisellä rakenteella tuntuma peräsimeen on kuulemma erittäin hyvä. Rakenne jättää oikeastaan vain kaksi kysymystä avoimeksi. Onko (taaemman) peräsimen läpivienti kokonaan vesirajan yläpuolella, vai onko kuvassa näkyvä mutteri jonkinlainen venttiili. Ja, ovatko osat tehdasvalmisteisia tai missä tälläisen kokonaisuuden voi teettää?

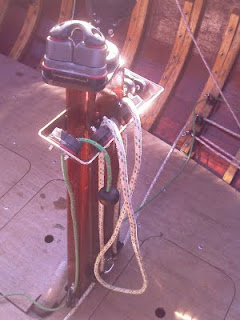

Storan skuutin lukko ja barduunoiden säädöt
Veneen barduunat on toteutettu siis taljoin. Kannen alta trimmipylvääseen nousevat suorat barduunaköydet (valkoinen) ja nelinkertaisten taljojen kautta välitetyt trimmit (vihreä). Näillä barduunoiden säätäminen on epäilemättä pienemmän häslingin takana kuin pyöritettävillä vinsseillä. Ratkaisun kestävyys on varmasti aivan riittävä myös viisvitoselle. Levankivaunun välitykset oli rakennettu yhtälailla takakannan alle ja niiden säädöt olivat istumalaatikon molemmin puolin. Kannattaa kiinnittää huomiota myös hienoon, rosterista tehtyyn lippaan, johon trimmien rapulukot kiinnitetty.
Kaiken kaikkiaan Birgitassa näkyi hienosti pitkäjänteisen ja harkitun työn tulos. Hyvin vaativasta lähtötilanteesta vene on kunnostettu hienoon kuntoon, josta on erinomaisesti esimerkiksi myös Kisenin kunnostuksessa.
Birgitassa kiinnitin huomiota pääasiallisesti kahteen piirteeseen. Ensinnäkin, peräsimen pinnan ja levangin aiheuttama haaste on ratkaistu fiksulla kaksiakselisella rakenteella. Toiseksi, Birgitan barduunat on rakennettu taljoin.
Kaksiakselinen peräsimen rakenne ratkaisee aikaisemmin esiteltyyn pallonivelmalliin liittyvät kaksi ongelmaa, niveleen ajan myötä muodostuva klappi ja nivelen korroosio, etenkin asennettaessa vesirajan alapuolelle, mutta mahdollistaa yhtälailla peräsimen akselin tuomisen tarpeeksi lähelle istumalaatikon takareunaa, jotta peräsimen täysi kääntymissäde saadaan käyttöön ja takakannelle jää tilaa levangille.
Näkymä peräkannen alle, kuvassa näkyvät molemmat akselit ja peräsimen läpivienti
Birgitassa on kaksi samansuuntaista akselia, joista toinen jatkaa alas peräsimeen ja toisessa on kiinni pinna. Akseleiden välillä on lyhyellä vipuvarrella akseliin liitetty tanko, joka välittää voiman akselista toiseen. Etummainen akseli on hyvin lähellä istumalaatikon takareunaa, noin puolen metrin päässä. Itse pinna on varsin lyhyt ja mahtuisi kääntymään vaikka täyden kierroksen oman akselinsa ympäri takakannen alla. Tälläisellä rakenteella tuntuma peräsimeen on kuulemma erittäin hyvä. Rakenne jättää oikeastaan vain kaksi kysymystä avoimeksi. Onko (taaemman) peräsimen läpivienti kokonaan vesirajan yläpuolella, vai onko kuvassa näkyvä mutteri jonkinlainen venttiili. Ja, ovatko osat tehdasvalmisteisia tai missä tälläisen kokonaisuuden voi teettää?
Storan skuutin lukko ja barduunoiden säädöt
Veneen barduunat on toteutettu siis taljoin. Kannen alta trimmipylvääseen nousevat suorat barduunaköydet (valkoinen) ja nelinkertaisten taljojen kautta välitetyt trimmit (vihreä). Näillä barduunoiden säätäminen on epäilemättä pienemmän häslingin takana kuin pyöritettävillä vinsseillä. Ratkaisun kestävyys on varmasti aivan riittävä myös viisvitoselle. Levankivaunun välitykset oli rakennettu yhtälailla takakannan alle ja niiden säädöt olivat istumalaatikon molemmin puolin. Kannattaa kiinnittää huomiota myös hienoon, rosterista tehtyyn lippaan, johon trimmien rapulukot kiinnitetty.
Kaiken kaikkiaan Birgitassa näkyi hienosti pitkäjänteisen ja harkitun työn tulos. Hyvin vaativasta lähtötilanteesta vene on kunnostettu hienoon kuntoon, josta on erinomaisesti esimerkiksi myös Kisenin kunnostuksessa.
