Uutta laudoitusta III

Edellinen kirjoitus laudoituksen tekemisestä saattoi rynnätä hiukan asian edelle, sillä ennen kuin lautaa päästään sovittamaan, siitä täytyy tehdä aihio. Aihion tekemisen voi tietenkin aloittaa ottamalla minkä tahansa tarpeeksi ison laudan ja sahaamalla ja höyläämällä siitä löysät pois, mutta tehokkaampikin tapa on olemassa. Piirtämällä laudan mallin ensin sopivalle jämäpuukappaleelle ja etsimällä oikean kokoisen laudan todelliseen tarpeeseen voi säästää sekä puutavarassa että sovitustyössä.


Sovituskalikka on nopea ja riittävän tarkka työkalu

Mallin piirtämiseen on monia eri tapoja, joista perinteisin tapahtuu harpin avulla. David McIntoshin kirjassa "How to build a wooden boat" on hyvä kuvaus tästä menetelmästä. Enemmän minua kuitenkin miellytti Jim Trefethenin kirjassa "Wooden Boat Renovation - New Life for Old Boats Using Modern Methods" esitelty sovituskalikka (sivu 107).

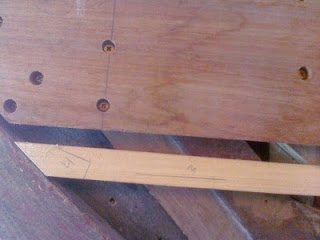

Kalikan mitat piirretään mittauspisteenä toimivaan rimaan

Sovituskalikan ajatus on että se tarjoaa kolme valmista mittaa, joilla tarvittavan laudan muodot mitataan. Aivan kuten harpin kanssa työskennellessä aihion tekemiseen tarvitaan kappale, joka mahtuu tehtävän laudan paikalle ja johon etäisyydet merkitään. Sen sijaan kalikan kanssa ei tarvitse huolestua harpin löystymisestä tai mitan muuttumisesta työskentelyn aikana. Lisäksi kalikalla piirretty viiva osoittaa myös jonkinlaisella tarkkuudella viivan suunnan mitatussa pisteessä.


Rimaan tehdyt merkit siirretään sopivaan lautaan kalikan avulla

Tavallisesti laudasta tarvitsee mitata vain laudan päädyt ja ylälaidan linja, alalaita jätetään muokkaamatta ja suoraksi. Näin ollen mittarimaksi kelpaa mikä tahansa tarpeeksi pitkä pala, joita venetyömaalta tavallisesti löytyy enemmän kuin omiin tarpeisiin. Sen sijaan alinta lautaa piirrettäessä kannattaa valita puurippeiden joukosta riittävän leveä mittalauta, jotta siihen mahtuvat myös alaidan merkinnät.

Toisin kuin harppi, kalikka myös kestää melko pahaa käsittelyä ja säilyy hyvin työvaatteiden taskussa. Jos kalikan sivujen mitat ovat tiedossa, niin kalikasta saa myös näppärän pikkumitan eri tilanteisiin. Samaa kalikkaa voi käyttää laudoituksen lisäksi myös muihin sovitustehtäviin, kuten kaarien sekä kannen luukkujen ja kiinnitysten sovittamiseen.

Viistoliitos suoraksi

Pilssin laudoittaminen on ollut työvaihe, joka on pakottanut oppimaan paljon uutta. Lautojen sovittaminen, erilaiset porausjigit, liimausjärjestelyt ja laminoinnit ovat tulleet tutuksi. Myös viistoliitoksia on tullut tehtyä useampia.


Korotettu rima yhdistää laudan puolikkaat

Kirjoitin jo aikaisemmin viistoliitoksen tekemisestä lautaan. Pienistä vaikeuksista huolimatta, tämä tekniikka alkaa olla jo hyvin hallussa. Viistoliitosten tekeminen ei ole millintarkkaa touhua, sillä jatkettu lauta sovitetaan paikalleen vasta liitoksen liimauksen jälkeen.

Toisaalta jatkettavat laudat ovat laudoista pisimpiä ja näin ollen muutaman asteen poikkeama liitoksessa kertautuu laudan kärkien välillä. Tästä syystä tietty määrä tarkkuutta työskentelyssä on tarpeen.


Rimalla piirretty viiva laudassa ennen liimausta

Ennen kuin lautoihin on höylätty viisteet lautoja ei voi sovittaa päittäin vaan ne asettuvat vain päällekkäin. Tässä vaiheessa on hyvä piirtää laudan pituuden myötäinen linja, jonka mukaan lauta saadaan liimausvaiheessa suoraksi. Vaikka viistoliitosten päät ovat asettavat oman suoransa ei niihin kannata luottaa, sillä höylättäessä nämä viivat tyypillisesti liukuvat hiukan suuntaan ja toiseen.

Sen sijaan pitkittäin piirretty suora näkyy selvästi liitoksen molemmilla puolilla ja on oikein piirrettynä tarpeeksi pitkä, jotta poikkeamat suoruudessa ovat häviävän pieniä. Hyvin mittojen mukaan tehdyt laudan puolikkaat ja viistoliitos minimoivat sovittamisen laudan tekemisen loppuvaiheessa ja nopeuttavat työtä.

Merelle - huvipurjehduksen hurmaa 150 vuotta

Nyländska Jaktklubbenin 150-vuotisjuhlan kunniaksi Helsingin kaupunginmuseon Hakasalmen huvilassa avataan 27. toukokuuta näyttely nimeltä "Merelle - 150 vuotta purjehdusta Helsingissä".

Näyttely kattaa koko Hakasalmen huvilan. Huvilan alakerran näyttely käsittelee navigointia, merisäätä, vedenalaisia maisemia ja Itämeren ympäristönsuojelua. Yläkerran näyttely on omistettu purjehdukselle, pursiseuroille ja purjehtijoille.


NJK:n monivuotinen kommodori Henrik Ramsay ja rouva Ramsay Sandhamnissa (kuva Oscar Norberg, Statens Maritima Museer)

Näyttelyssä on esillä valokuvia tunnetuista purjehtijoista ja kuuluisista veneistä. Purjeveneet ovat näyttelyssä tärkeässä osassa, veneitä, niiden rakennetta ja rakentamista esitellään piirrustuksin, mallein ja valokuvin.

Näyttelyn fokuksessa on myös tänä vuonna 150-vuotta täyttävä NJK, joka on Helsingin vanhin pursiseura. Seuran vaiheita käsitellään näyttelyssä laajasti. Samalla kerrotaan myös alueen muiden pursiseurojen historiasta ja esitellään monin paikoin jo täyttömaiden alle jäänyttä Helsingin edustan saaristoa. Tänä päivänä näiden saarten huvilat, kalastajamajat ja satamat elävät enää vain valokuvissa.

Merelle-näyttelyyn on yleisöopastus torstaina 9. kesäkuuta kello 17.30. Kannustan kaikkia Kisen-blogin lukijoita tulemaan paikalle silloin!

Yllä olevan tekstin lähteenä Helsingin kaupunginmuseon asiakaslehti Sofia 1/2011.

Istumalaatikon pisaralista

Juho kertoi istumalaatikon pisaralistan rakentamisesta jo aikaisemmin, mutta ajattelin jatkaa aiheesta vielä muutamalla yksityiskohdalla. Istumalaatikon pisaralistan perustaksi tulevan kehikon rakentaminen oli kaiken kaikkiaan aika erilainen kuin mikään, mitä olemme tähän mennessä tehneet. Laminoitu vanerirakenne oli yllättävän helppo tehdä ja jälki hyvää jo ensimmäisellä yrittämällä.


Vanerisuikaleiden liitokset rytmitettiin portaittain

Pisaralistan kehikko liimattiin tymäkästä kakkosvitosesta rakennetun jigin ympärille kolmesta 4 mm sekavanerisuikaleesta. Liimaus oli pakko tehdä jigissä ja erillään veneestä, koska teltassa lämpötila ei tähän aikaan vuodesta salli liimaustöitä. Ja toisaalta, ilman istumalaatikon reunoja emme fiksusti pääse eteenpäin kannen rakentamisessakaan.


Vanerirakenteiden laminointi vaatii puristusvoimaa

Jigin poikkipuiden päihin porattiin reiät, joihin liimapuristimet saatiin kiinni. Lisäksi päädyimme lisäämään kehikon pitkille sivuille, jigin ulkopuolelle jäykistysrimat, jotka tasasivat liimattavan rakenteen muotoa. Ennen kuivumista ohuilla vanerisuikaleilla ei ole juurikaan muotojäykkyyttä ja ilman jäykistysrimoja kehikon muotoihin olisi helposti jäänyt pientä aaltoilua.

Huomaa yllä olevassa kuvassa alkuperäisen istumalaatikon piirrustus, jonka mukaan rakensimme jigin. Istumalaatikon suunnittelussa oli tärkeää pitää mielessä myös luokan mittasääntö, jotta valmis istuma-aukko ei ylitä suurinta sallittua 2,25 neliömetrin pinta-alaa.


Laminoitu rakenne on kevyt ja jäykkä

Lauri rakensi istumalaatikon kehikolle jo tukirakenteetkin. Tästä istumalaatikon rakentaminen jatkuu kehikon päälle tulevien rimojen jyrsimisellä ja itse kehikon viiluttamisella mahongilla. Monenlaista hommaa liittyy siis vielä tähänkin työvaiheeseen.
