sunnuntai 26. syyskuuta 2010

Mielenkiintoinen artikkeli kaarien laminoinnista

Veneen kunnostusurakkaa tekeville tai suunnitteleville tiedoksi: Puuvene-lehdessä on menossa mielenkiintoinen juttusarja A-vene Ali-Baban kaarien vaihdosta. Tätä aihetta on käsitelty paljon myös meidän blogissamme, ja Puuveneen juttusarja kertoo yhden mielipiteen lisää aiheesta. Sarjasta on nyt julkaistu kaksi osaa lehden numeroissa 62 ja 63 (2010/2 ja 2010/3). Numerossa 62 on myös laaja historia veneestä. Jos et ole lehden tilaaja, niin toimituksesta saa tilata irtonumeroita myös arkistosta.


A-vene L-15 Ali-Baba (kuva Jorma Rautapää)

Ali-Baba ei ole ensimmäistä kertaa telakalla, vaan veneeseen on aikaisemmin tehty muun muassa laaja kansiremontti. Yhteisen purjenumeron, suunnittelijan ja rakennuspaikan lisäksi Ali-Baba ja Kisen jakavat siis myös melko samanlaisen kunnostushistorian.

Puuveneen jutussa esitellään varsin kätevä keino tehdä kaarisabluuna kovalevynpaloista yhteen kuumaliimaamalla. Itse kaaret tehdään tammisoiroista laminoimalla. Jos veneesi kaaret ovat siinä määrin raskasrakenteisia tai veneen muodot niin jyrkkiä, ettei kaaria voi tehdä höyryttämällä, suosittelen ehdottomasti tutustumista tähän juttusarjaan. Artikkeleissa työvaiheet on kuvattu ja kuvitettu hyvin ja menetelmässä on muutamia hyviä oivalluksia, jotka olisivat auttaneet meitäkin.

lauantai 18. syyskuuta 2010

Parraslistan ja kansivanerin sovitus

Voi voi, kun taas on kaikilla työ- ja opiskelukiireitä, putkiremontteja, sun muita esteitä veneen korjaamiselle; telakkapäiviä on tänäkin syksynä harmillisen vähän. Kaikesta huolimatta työmaa edistyy, vaikkakin välillä hitaammin kuin haluaisimme.

Tänään aloimme valmistella itse kannen kiinnitystä kesällä tehtyjen tukirakenteiden päälle. Ennen täytyy varmistaa 9 mm vanerilevyllä sovittamalla, että vaneri istuu muotoon, ja tukirakenteet kantavat joka kohdasta, ja tarvittaessa sovittaa hiomalla. Lisäksi täytyy tehdä parraslista.

Jyrsimellä tehty parraslistan paikka ja vanerista tehty parraslistan malli

Löytääksemme oikean työtavan teimme ensin parraslistan malleja vanerista. Vaneriin voi huomattavasti huolettomammin koeajaa erilaisia jyrsimen ohjurien asentoja, yms. Tällä tavoin voi sekä säästää hieman mahonkia, että varmistaa, että parraslistoista tulee mahdollisimman tarkoituksenmukaiset.

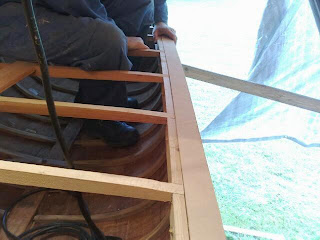

Parraslistan malli paikallaan


Parraslista on lopullisessa rakenteessa, paitsi tekemässä ryhdikästä ulkonäköä kannen reunoihin, myös uhrin asemassa; sen tehtävä on estää kosteutta pääsemästä kannen saumoista alempiin rakenteisiin.

Keulakolmio pitää niin ikään viimeistellä. Kannen muoto oli höylätty kansikaariin, kansikaarenkannattimiin ja kuningaslautoihin, mutta keulakolmiossa valmista muotoa ei vielä ollut. Tänään liimasimme kuningaslaudan kiinni keulakolmioon, ja keulakolmion päälle lisää puuta työstövaraksi. Tähän liimaamalla tehtyyn palikkaan teimme sitten hiomalla kauniin, vähän kaarevan muodon, ja tietenkin parraslistan paikan. Nyt kansivaneria varten tehty taso jatkuu keulaan asti.



Keulakolmio viimeisteltynä. Nyt voi itse kansivaneria alkaa sovittamaan paikalleen.

sunnuntai 12. syyskuuta 2010

Rinnakkaislaminointi

Olin miettinyt rinnakkaislaminoinnin mahdollisuuksia jos aikaisemmin, mutta keväällä 8mR Windyn työmaalla käydyssä keskustelussa kuulin ensimmäisen kerran, että tekniikkaa on oikeastikin käytetty. Meille tieto tuli liian myöhään, mutta ehkä tämä ratkaisu voisi helpottaa jotain toista kunnostusprojektia. Tässä lyhyesti esittely rinnakkaislaminointiin, niin kuin minä olen sen ymmärtänyt.


Voisiko laminointi onnistua näin?
Punainen on veneen alkuperäinen kaari, vihreä on sen rinnalla laminoitava uusi kaari ja keltaisella on kuvattu L-kirjaimen muotoiset tuet, jotka ruuvataan kiinni vanhaan kaareen. Uuteen kaareen tulevaa puristusta voi liimauksen aikana vielä entisestään vahvistaa lyömällä tukien ja uuden kaaren väliin kiilat. Pelkästään ruuveilla kiristämällä puristuksesta tuskin saa riittävää.

Tämän menetelmän ideana on, että laminointi voitaisiin tehdä paikallaan veneessä, jolloin uuden kaaren istuvuus saadaan mahdollisimman hyväksi. Liimauksessa käytetään hyväksi purettavia rakenteita, siis vanhoja kaaria, jolloin säilytettäviin osiin ei jäisi mitään jälkiä. Luonnollisesti tämä menetelmä ei sovi joka paikkaa, esimerkiksi kohtiin, joissa veneen runko muuttaa voimakkaasti muotoaan. Tällöin vieressä laminoitu kaari olisi joka tapauksessa liian eri muotoinen sopimaan vanhan kaaren paikalle. Silti tällä tavalla voisi saada suurimman osan veneen kaarista laminoitua helposti paikallaan veneessä ja, näin ollen, mahdollisimman vähällä sovittamisella.
Jos tiedätte käytännön esimerkkejä rinnakkaislaminoinnin käytöstä, niin niistä olisi hauska kuulla.

lauantai 4. syyskuuta 2010

Pilssin kaaret

Pääsimme vielä kerran pasuttamaan saarnipuuta kun teimme pilssiin kaaret. Alkuperäisessä rakenteessa samat kaaret jatkuivat kölipuusta aina partaaseen saakka. Vanhat kaaret olivat ikäänkuin S-kirjaimen muotoisia, taipuen ensin jyrkästi ulospäin kaaren noustessa pilssistä, ja sitten veneen laidan mukana takaisin sisäänpäin kohti parrasta. Tämä muoto on todistettavasti liian vaikea; kaikki alkuperäiset kaaret olivat poikki jyrkimmän taivutuksen kohdalta, kölin yläosasta. Alkuperäisten kaarten rinnalle olikin jo aikaisemmissa remonteissa lisätty uusia, rinnakkaisia kaaria rakennetta tukemaan.


Alkuperäiset, katkenneet kaaret ja myöhemmin lisätyt vahvistukset.

Emme itse edes yrittäneet tehdä kestäviä S:n muotoisia kaaria, vaan teimme suoraan kahdet kaaret. Toiset ulottuvat partaalta kölitukkien luokse, ja pilssin erilliset kaaret ulottuvat kölitukkien päiden luota kölipuuhun asti.

Koska pilssin kaarten muoto on jyrkkä, sahasimme ne vielä pitkittäissuunnassa kahtia taivutettavan osan kohdalta, jolloin ne taipuvat ja kestävät paremmin. Lopuksi tämä osittain kahteen osaan sahattu kaari vahvistetaan liimalla.


Pilssin uudet kaaret.

Puoliväliin asti halkaistujen saarnikaarten päistä näkee selvästi kuinka ulompi puolisko on taivutettuna tullut parin kymmenen sentin matkalla yli sentin pidemmälle kuin sisempi puolisko. Ei siis ihme, että alkuperäiset kaaret eivät kestäneet - taivutus on todella raju.
