sunnuntai 26. joulukuuta 2010

Tehtäväänsä räätälöity jyrsin

Kisenin kansiremontti edistyy omaa verkkaista tahtiaan. Tällä hetkellä työtä hidastaa pahasti se, että jokaisesta työpäivästä menee merkittävä osa teltan kaivamiseen ulos lumesta. Tästä vastoinkäymisestä huolimatta olemme onneksi ehtineet hiukan edistämään korjaustyötäkin.


Yläjyrsin parraslistan tasoitussovittimilla

Viime kerralla tarkoituksena oli tasoittaa parraslistan reuna veneen kyljen kanssa ja jyrsiä kannelle ura parraslistaan. Ongelmaksi muodostui se, ettei jyrsimeen ollut sopivaa ohjuria olemassa. Tarkoituksenahan oli jyrsiä parraslistan "lippa" tasoon kyljen kanssa, niin, että jyrsin ottaa suuntansa nimenomaan veneen kyljestä. Ongelmana tavallisten ohjureiden kanssa oli se, että ne ottavat suuntansa terän korkeudelta. Tämä ei meidän tarkoitukseemme sovi, vaan ohjurin pitäisi väistää parraslistaa ja kulkea vain kylkeä pitkin.


Jyrsimen ohjain on tukeva kuin tehtaalla tehty

Tästä syystä jouduimme rakentamaan jyrsimeen räätälöidyn ohjaimen, joka sopii juuri meidän käyttöömme. Kaikeksi onneksi löysimme jätepalan filmivaneria, joka liukuu hyvin ja sopii niin ollen mainiosti ohjuriksi, ja rakensimme siitä uuden ohjurin jyrsimeemme.

Feston jyrsin on mainio alusta omille muunnoksille, sillä tehdasosissa on runsaasti ylimääräisiä kiinnityspisteitä lisäosille. Rakentamamme muunneltu ohjuri onkin lähes yhtä tukeva kuin tehtaalla tehty ja lisäksi säädettävissä aivan samalla tavalla kuin koneen omatkin osat.

perjantai 24. joulukuuta 2010

Vanhoja muistellen

Ensi kesänä on Suomen vanhimman pursiseuran NJK:n 150-vuotisjuhlat ja sen kunniaksi on hyvä hetki muistella menneitä. Ruotsin television arkistoista löytyi oheinen video, jossa valmistaudutaan GKSS:n 100-vuotisjuhliin, tasan 50 vuotta sitten. Göteborgs Kungliga Segel Sällskap on perustettu vuonna 1860, siis vuotta ennen NJK:a.



Video on pitkänpuoleinen, mutta mitäpä sitä kummempaa joulupyhinä puuhaamaan, kuin haikailemaan menneitä ja suunnittelemaan tulevia kesäisiä purjehduksia. Hurraa vanhoille seuroille ja hauskaa joulua kaikille!

sunnuntai 19. joulukuuta 2010

Laudan jatkaminen viistoliitoksella

Rakennusvaiheessa Kisenissä käytetty puutavara on sellaista, josta tänä päivänä voi vain unelmoida. Kaikki laudat ovat siistisyistä mahonkia ja jokainen niistä yltää veneen perästä keulaan ilman yhtään jatkoa. Vaikka nykyisinkin saa hyvälaatuista ja pitkääkin puutavaraa, ei silti aivan tällaista, ainakaan kuluttujamarkkinoilla, ole missään saatavilla. Onneksi meillä on sentään vanhaa aikaa paremmat liimat, joilla raaka-aineiden vajavaisuuksia voi paikata.


Keskeneräinen viistoliitos työn alla

Hiukan lyhyemmästäkin laudasta saa venemittaista jatkamalla laudan viistoliitoksella. Myös puskusauma on hyvä vaihtoehto, ja siitä jää mielestäni ehkä aavistuksen vähemmän näkyvä sauma, mutta vesirajan alapuolella viistoliitos on yliverto. Hyvin tehty viistoliitos ei heikennä laudan kestävyyttä, eikä se taatusti vuoda.

Viistoliitos on helppo ja kohtalaisen nopea tehdä, tärkeimmät työvälineet ovat hyvä höylä ja muutama ruuvipuristin. Omassa tapauksessani myös usko siihen, että hyvä tästä tulee, auttoi hyvin paljon. Viistoliitoksen teko on niin simppeli operaatio, että sen toimivuuteen on hiukan vaikea uskoa.


Viistoliitostyöpenkki

Pääsin tekemään viistoliitosta jälleen kerran, kun pilasin pätkän jo aikaisemmin jatkettua lautaa sovituksen yhteydessä. Katkaisin laudan hiukan ennen uudelleensovitettavaa osaa ja ryhdyin tekemään uutta viistoliitosta. Vanhaa puuta uuden laudan kanssa työstäessä näkyi samalla hyvin pasuttamisesta seurannut tummuminen. Uusi mahonki on näissäkin kuvissa melkein maitosuklaan väristä, kun pasutettu on paljon selvemmin kaakaoon päin.

Viistoliitosta tehdessä on tarkoitus tehdä samanpaksuisesta puutavarasta kolmiportainen pino, jossa ensimmäinen porras on linjassa esimerkiksi pöydän reunan kanssa ja seuraava porras on kaksi kertaa ensimmäistä leveämpi. Leveämmän portaan päässä on viimeinen porras, jota ei höylätä. Sen tehtävä on yhdessä pöydän reunan kanssa antaa oikea linja alempien portaiden höyläämistä varten.


Valmiit viistoliitokset päällekkäin

Ole-Jacob Broch suosittelee kirjassaan "Puuvene", että vinosauman pituus olisi vähintään kahdeksan kertaa laudan paksuuden verran. Muita, ja konservatiisempiakin, mielipiteitä on, mutta me olemme käyttäneet tätä. Meidän tapauksessamme, kun lauta on 12 mm, niin vinoliitos on siis 96 mm pitkin laudan pintaa.

Aloittaessa viistoliitoksen tekemistä kannattaa olla tarkkana, että leikkauslinjat tulevat suoraan, jotta myös tuloksena syntyvä lauta olisi suora. Oma huomionsa kannattaa antaa myös sille, että viisteet tulevat oikeille puolille lautaa. Muuten voi käydä niin, että lopulta vain lautojen kapeaksi höylätyt päät ovat vastakkain, eikä siihen oikein saa kunnon liitosta edes nykyisillä liimoilla.

Vielä lyhyt esittely yllä kuvatun höyläpenkin rakenteesta. Kuvassa näkyvä poikittainen mahonkiparru, jossa on ruuvipuristin kiinni, pitää höylättäviä lautoja paikallaan. Pöydän toisella reunalla oleva toinen puristin ei ikävä kyllä näy kuvassa. Lähempänä kuvaa näkyvät vaaleammat laudat ovat kiilaamassa höylättävien lautojen päitä ylöspäin, jotta ne höylättävässä päässä painautuisivat mahdollisimman tiukasti työpöytää vasten. Tavallisesti näin monimutkainen järjestely ei ole välttämätön, mutta näistä laudoista toinen oli jo höyrytetty kaarelle, joten sen saaminen tasaisesti pöytää vasten oli astetta tavanomaista vaikeampaa.

sunnuntai 12. joulukuuta 2010

Laudoituksen niksejä

Tämän alkutalven työpäivät ovat jakautuneet melko tasaisesti pilssin ja kannen rakentamisen kesken. Kannella vuorossa ovat parraslistat ja pilssissä asennetaan uutta laudoitusta lahonneen ja puretun tilalle.


Paperi ja lyijykynä -malli laudan päädystä

Laudoitustyö alkaa sujua jo melko mukavasti ja onhan sitä jo harjoiteltukin kylkien ja perän lautojen kanssa. Pilssissä suurin ero näihin aikaisempiin työkohteisiin verrattuna ovat lautojen kärjet, jota kapenevat tiukasti laudan molemmissa päissä. Oikean muodon löytäminen sovittamalla on ollut todella vaikeaa, enkä ole aikaisemmin keksinyt hyvää tapaa jäljentää muotoa millään tavalla.

Nyt keksin käyttää vanhaa niksiä, jolla ala-asteella jäljennettiin kolikoiden kuvioita paperin lävitse. Laudoittaessa samalla tavalla saa helposti ja tarkasti jäljennettyä ympäröivien rakenteiden muodon. Tämän jälkeen malli voidaan leikata irti ja piirtää työn alla olevaan lautaan.


Valmis lauta sopii tarkasti paikalleen

Lautaa jäljennettäessä on tärkeää merkitä ylempään lautaan ja steevin loveuksen reunaan mallin reuna, jotta jonnekin jää merkki siitä, mistä kohtaa ja missä kulmassa malli on piirretty. Tähän rajaan asti uusi lauta mallinnetaan niin kuin kaikki muutkin laudat ja rajasta eteenpäin lauta piirretään paperimallin mukaan.


Höyläpenkki ei voi olla liian lähellä

Pilssin lautoja sovitellessa parantelin myös ajatustani kenttähöyläpenkistä. Ensimmäisessä vaiheessa rakensin höyläpenkin telttaan, jotta höyläämistä varten ei tarvinnut lähteä sisätiloihin. Väsyin kuitenkin melko pian könyämään veneen alta pois höyläpenkin luokse ja viritin yksinkertaisen ja helposti purettavan penkin aivan kölin viereen. Nyt lautaa sovitetaan toisella puolella ja höylätään toisella puolella työpistettä, eikä lautaa tarvitse kannella välissä minnekään. Kantavana ajatuksena on, että kun kynnys sovittaa lautaa höylän vetojen välissä on mahdollisimman pieni tulee laudastakin todennäköisesti paremmin istuva.

sunnuntai 5. joulukuuta 2010

Parraslistat paikallaan

Kovista pakkasista huolimatta työt Kisen-työmaalla etenevät edelleen. Talvi ei millään tapaa ole parasta aikaa veneenrakennustöille, kuten huomasimme viime helmikuussa joutuessamme liimaamaan keskitalvella kansikaaren kannattimia. Täksi talveksi meillä on onneksi paljon hommia, joita voi tehdä myös sisätiloissa.


Parraslista ja parraslistan rakentaja

Ulkotöistä olemme viime aikoina jatkaneet kannen rakentamista. Nyt vuorossa on parraslista, joka yhdistää kyljen ja kannen. Parraslistaa rakentaessa on erityisen tärkeää saada tiivis sauma kannen ja kyljen liitokseen, sillä kaikki kannelta valuva vesi kulkee tämän sauman yli veneestä ulos. Sauma on auki suoraan ylöspäin, joten se kerää hanakasti vettä. Huonokuntoisen kannen ja parraslistan sauman tulokset tulivat synkästi esiin, kun purimme aikoinaan Kisenin kannen.

Välttääksemme tämän ongelman yritämme tehdä kannen ja parraslistan parhaalla mahdollisella tavalla. Sen sijaan, että jättäisimme parraslistan ja kannen liitoksen makaamaan suoraan kansikaaren kannattimen päälle, kuten liitos oli aikaisemmin rakennettu, yritämme tehdä parraslistan saumasta mahdollisimman leveän.

Kyljen ja kannen liitoksen rakenne

Tämä toteutetaan niin, että parraslistaan jyrsitään lovi kansilevylle. Tällöin sauma kansilevyn reunalta kansikaaren kannattimeen ei ole suora, vaan kulkee kulman ympäri. Näin sauma on paljon pidempi ja tiiviimpi. Lisäksi, sauman mahdollisesti vuotaessa, vesi jää kannen ja parraslistan väliin, eikä pääse lahottamaan kansikaaren kannatinta. Pahimmassakin tapauksessa kansilevyt ja parraslista on paljon helpompi vaihtaa kuin kansikaaren kannatin, joka on yksi rungon tärkeimmistä rakenteellisista osista.

Myös viisvitosten luokkasäännöt asettavat omat vaatimuksensa parraslistoille. 5.5-luokan mittasäännön §4:n mukaan veneen vapaalaita tulee olla keskimäärin 628 mm mitattuna keulan ja perän mittauspisteistä ja näiden pisteiden puolesta välistä. Kisen on rakennettu varsin niukasti tämän minimin yli, joten kantta uudelleen rakentaessa on tärkeää ottaa huomioon, että tämä mittasäännön ehto täyttyy myös kannen uudelleen rakentamisen jälkeen.

sunnuntai 21. marraskuuta 2010

Ray Huntin piirtämä Caro VI myynnissä

Helsingissä on myynnissä C. Raymond Hunt:in piirtämä ja Vatorilla rakennettu FIN-25 Caro VI. Vene on rakennettu vuonna 1964 ja se edustaa klassikkoveneiden modernimpaa päätä. Kuusikymmenluvun viisvitoset ovat selvästi irtautuneet myöhäisten vitosten perinteestä ja luokalle on näissä veneissä muotoutunut jo oma, tunnistettava design.

Veneen nimi tulee alkuperäisen omistajan Robert Janssonin ja tämän vaimon Karinin etunimistä. Tästä syystä Caro-sarjan veneisiin viitataan usein myös nimityksellä Ca-Ro.


Caro VI HSS:n rannassa kesällä 2010, oikealla saaristoristeilijä

Caro VI rakennettiin Vatorin telakalla Helsingin Jollaksessa Robert Janssonille. Caro VI oli Janssonin neljäs viisvitonen ja yksi Vatorin menestyksekkäästä 5.5-luokan veneiden sarjasta. Myös Janssonin edellinen vene FIN-21 Caro V rakennettiin Vatorilla. Caro V oli viimeinen Suomessa suomalaisilla piirustuksilla rakennettu klassinen viisvitonen. Tästä eteenpäin veneiden piirustukset tilattiin Yhdysvalloista, joissa veneiden suunnittelu oli edennyt aivan uudelle tekniselle tasolle.


Caro VI talviteloilla Liuskasaaressa

Raymond Hunt oli yksi uuden aallon amerikkalaisista suunnittelijoista, jotka uudistivat viisvitosten suunnittelua laajasti. Ray Huntin ensimmäinen suuri menestys oli USA-26 Minotaur, joka voitti olympiakultaa vuonna 1960. Yhteistyö Vatorin kanssa alkoi vuonna 1961, jolloin Helsingissä rakennettiin sekä FIN-022 Nisse, joka myöhemmin osallistui moniin kansainvälisiin arvokisoihin muun muossa Sveitsissä ja Italiassa, että Jussi Nemeksen ensimmäinen 5.5 m, FIN-023 Chaje.


Caron linjoissa näkyy selvästi Huntin kädenjälki

Caro VI on rakennettu 1964 Ray Huntin neljännen 5.5-mallin pohjalta. Veneen pituus on 9,155 m, leveys, 1,913 m, syväys 1,331 m ja paino 2050 kg, purjepinta-ala on viisvitosten maksimi, 29 m2. Caro VI:lla on kolme sisaralusta MEX-001 Xolotl, SUI-066 Ylliam XVI ja ITA-047 Voloira III. Näistä kaksi ensin mainittua on myös rakennettu Suomessa. Tämän sarjan veneiden kilpailumenestyksestä ei löydy paljon tietoa, lukuunottamatta Xolotl:ia, joka Jussi Nemeksen ohjaamana voitti Helsingin regatan kesällä 1964.

C. Raymond Huntin neljännestä 5.5 m -sarjasta on purjehduskunnossa enää ilmeisesti vain Caro ja Voloira. Caroa on kunnostettu useampaan otteeseen ja muun muassa pohjalautoja, emäpuu ja peräsin on uusittu. Suurimmat ja työteliäimmät remontit on veneestä siis jo tehty. Caro VI on nähtävissä HSS:llä Helsingin Liuskasaaressa. Veneen hintapyyntö 10 000 €. Myyjän yhteystietoja voi tiedustella tästä blogista tai Suomen 5.5 m -luokkaliitosta.

maanantai 15. marraskuuta 2010

Tyssätty puu

Amerikkalaisen puuvenerakennus ja -puuhastelulehden, Woodenboatin numerossa 213 oli jo jonkin aikaa sitten lyhyt arvostelu tyssätystä puusta ja aihe tuli sattumalta esille myös toisaalla, joten innostuin tutkimaan asiaa tarkemmin. Tässä tuloksia lyhyesti.

Teknisesti tyssäys on prosessi, jossa höyrytetty puu painetaan pitkittäissuunnassa kasaan niin, että puun syyt painuvat limittäin suhteessa toisiinsa. Tyssäyksen tuloksena syntyy puuta, joka taipuu höyrytettyäkin puutavaraa helpommin ja säilyy muotoutuvana, kunnes se kuivuu. Tyssättyä puuta voidaan siis valmistaa suuria määriä keskitetysti ja toimittaa ilmatiivisti pakattuna käytettäväksi toisaalla.


Puuspagettia, tyssätty puu taipuu kuin kumi (kuva Fluted Beams LLC)

Tyssäys onnistuu vain lehtipuulajeilla, joka jonkin verran rajoittaa tyssätyn puun käyttöä. Esimerkiksi kosteudelle ja auringonpaisteelle alttiisiin käyttötarkoituksiin tyssätty puu sopii huonosti. Sen sijaan tyssätty puu olisi erinomainen vaihtoehto esimerkiksi kaarien vaihtoon, kun ei haluta purkaa kantta, sillä tyssätyn puun taivuttamiseen ei tarvita samalla tavalla voimaa kuin höyrytetyn puun kanssa.

Kuivuttuaan tyssätty puu vastaa kestävyydeltään pääosin höyrytettyä puuta. Höyrytettyyn puuhun verrattuna sen etuja ovat helppo muotoiltavuus ja varastoitavuus, haittana onneton saatavuus.

Opetushallituksen Puutuoteprosessi-sivustolla on oma osionsa puun taivuttamisesta, ja myös tyssäys käsitellään yhtenä menetelmistä. Sivuilla mainitaan myös että teuvalaisella Teak Oy:llä olisi Compwoodin tyssäyslaitteisto, mutta ainakaan yrityksen nettisivuilla ei asiasta sanota mitään. Ilmeisesti tyssättyä puuta ei tällä hetkellä ole saatavilla Suomessa.

Tanskalainen Compwood valmistaa tyssätyn puun valmistukseen tarvittavia koneita ja esimerkiksi Fluted Beams markkinoi tyssättyä puuta Yhdysvalloissa. Liikemerkkejä englanninkielisessä maailmassa ovat ainakin edellämainittu "compwood" ja ilmeisesti Fluted Beamsin oma nimitys "cold-bend hardwood".

sunnuntai 7. marraskuuta 2010

Tuokiokuvia vuoden 1930 America's Cupista

Purjehduskauden päättyessä on mukava tunnelmoida menneitä purjehduksia. YouTube tarjoaa erinomaisen kertomuksen Shamrockin V:n purjehduksesta vuoden 1930 America's Cup:iin. Kaksikymmentä kuusi päivää vastatuuleen Azoreilta Rhode Islandille on mahtanut olla melkoinen reissu.

Kisa päättyi Shamrockin osalta tappioon New York Yacht Clubin Enterprisea vastaan. Harold Vanderbiltin varustama vene oli teknisesti vuosia Iso-Britannian haastajaa edellä ja Shamrockin miehistön oli purjehdittava sama reitti takaisin häviäjinä.

sunnuntai 31. lokakuuta 2010

Pilssin painokaarten viimeistely

Pilssiremontin yhteydessä on ollut paljon arpomista liittyen pilssin kaariin. Kölin varsinaisen muodon ja vahvuuden antavat massiivipuusta tehdyt kölitukit, jotka jakavat kölin painon useamman laudan alueelle. Painokaarien tehtävänä on lähinnä tukea lautoja kölitukkien välillä ja pitää lautojen saumat tiiviinä. Koska kölin laudoitus on melko tukevaa ja kölitukkeja kohtalaisen tiheässä pohdimme jopa painokaarteen jättämistä pois kokonaan, mutta totesimme paremmaksi asentaa ne joka tapauksessa.


Vastaliimatut kaaret pilssissä

Ensimmäinen yrityksemme oli rakentaa kaaret laminoimalla ne männystä, mutta tämä ei ollut erityisen onnistunut kokeilu. Viilujen sahaamisessa, laminoinnissa ja kaarteen viimeistelyssä olisi ollut yksinkertaisesti liian paljon työtä. Tästä syystä päätimme tehdä pilssiin painokaaret. Alunperin Kisenin painokaaret jatkuivat partaalta pilssiin, mutta pilssin palteen tiukka kaarre oli ilmeisesti osoittautunut ylitsepääsemättömäksi kaarien kestävyydelle jo muutaman käyttövuoden jälkeen. Tästä syystä muutimme rakennetta hiukan

Nyt Kisenin tulee yhdet painokaaret partaalta pohjalle ja toiset kaaret jatkavat pohjalta pilssiin. Alemmat painokaaret on lisäksi halkaistu paksuussuunnassa palteen kohdalta, jotta ne taipuisivat helpommin.


Kaaren liimaus puristuksessa

Tämä ratkaisu osoittautui varsin onnistuneeksi. Halkaistu kaari taipui merkittävästi helpommin kuin kokonainen kaari, eikä pilssin kaarre tuottanut minkäänlaisia vaikeuksia. Oli hurjaa nähdä miten paikalleen painetussa kaaressa ylempi viilu jäi lähes sentin alempaa lyhemmäksi. Yhdestä kappaleesta taivutettaessa kaareen olisi jäänyt melkoinen jännitys!

Ainoa merkittävä ongelma halkaistun kaaren asentamisessa oli, että käyttämämme lyhyet 25 mm ruuvit eivät yltäneet ulkolaudoituksen läpi kuin ensimmäiseen kaaren puolikkaaseen, joten jouduimme kiinnittämään ylemmän puoliskon paikoilleen veneen sisäpuolelta pidemmällä ruuvilla. Tätä tehdessä muutaman kaaren pää halkesi, koska emme olleet poranneet sopivaa reikää ruuvia varten.

Tämän ongelman ratkaisemiseksi päätimme liimata halkaistut kaaret vielä takaisin yhteen höyrytyksen ja taivutuksen jälkeen. Näin saamme yhdistettyä sekä painokaarten, että laminoitujen kaarten parhaat puolet. Painokaaret ovat nopeat asentaa, kymmenen kaaren laittamiseen paikalleen pilssiin meni kaikkiaan hiukan kolmatta tuntia, ja laminoidut kaaret ovat kestävät eivätkä jousta muodostaan ajan kuluessa.

Juoksevalla polyuretaaniliimalla kaarenpuolikkaiden liimaaminen meni nopeasti, suurimpana ongelmana oli vain liimasauman puristaminen kuivumisen ajaksi. Tätä varten jouduimme rakentamaan erilaisia puristin-, kampi-, varsi- ja muita virityksiä veneen rakenteista liimattaville kaarille, mutta työmaalle kertyneistä rimanpätkistä näiden tekeminen oli varsin näppärää.

sunnuntai 24. lokakuuta 2010

Tilannekatsaus

Meillä on ollut erittäin tehokas kunnostuskesä tänä vuonna ja työn tulokset alkavat hiljalleen näkymään. Suurimmat vielä kesken olevat työmaat ovat pilssi ja kansi. Niiden lisäksi on tietenkin vielä paljon keskeneräisiä ja viimeistelyä vaativia vaiheita, mutta valmiina, tai hyvin lähellä sitä, on jo pääosa korjauskohteista.


Käytännössä vain kyljen laudoitus jätetään entiselleen

Olemme kirjoittaneet työmaalta lähinnä eri työvaiheista ja niiden toteutuksesta, joten kokonaiskuvaa projektista voi olla vaikea saada. Siitä syystä kokosin nyt pitkästä aikaa työlistan tehdyistä ja vielä tekemättömistä työvaiheista.

Vihreällä on merkitty kaikki mikä on valmista:
  • Painokaaret
  • Rakennekaaret
  • Kölitukit
  • Keulasteevin yläosa
  • Kansikaaren kannattimet
  • Kansikaaret
  • Partaan laudat
  • Deadwood ja
  • Perän laudoitus
Keltaisella on merkitty kaikki mikä on aloitettu, mutta yhä kesken:
  • Kansi
  • Ruuvinreikien tulppaus
  • Pilssin laudoitus
  • Peräsin ja
  • Keulasteevin alaosa
Punaisella on merkitty työvaiheet, jotka ovat aloittamatta:
  • Istumalaatikko
  • Sisustus
  • Kyllästys
  • Viimeistely ja
  • Rikaus
Emme siis suinkaan ole vielä vesillelaskuvaiheessa, mutta paljon on jo tehty. Pilssin ja kannen kanssa meillä menee arviolta ensi vuoden alkuun, jonka jälkeen pääsemme viimeistelytöihin. Talven kovien pakkasien aikaan ei venettä voi kyllästää eikä lakata, mutta silloin voimme rakentaa muun muassa sisätiloja ja viimeistellä tällä hetkellä kesken olevia työmaita, kuten keulasteevin alaosaa ja peräsintä.

lauantai 2. lokakuuta 2010

Pilssin laudoitus

Olimme jo jonkin aikaa toivoneet, että purkamiselle olisi tullut jo loppu, ja jäljellä olisi vain korjaamista. Pilssin laudoituksen kohdalla jouduimme kuitenkin antamaan vielä periksi ja päätimme purkaa pätkän pilssin ylintä lautaa veneen molemmilta puolilta.

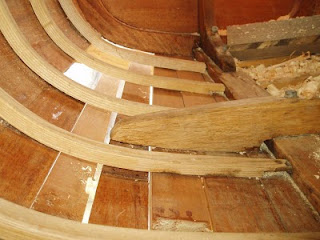

Kaksi uutta lautaa korvaavat yhden vanhan

Pilssiin menevät kaaret olivat katkenneet joskus 60-luvulla ja ne olivat ilmeisesti olleet poikki jonkin aikaa ennen kuin kaarille laiminoitiin sisarkaaret tueksi. Tästä johtuen laudoitus oli pilssin kaarteen kohdalla pitkittäin ikään kuin aalloilla, niin että kölitukkien kohdalla laudoitus oli kohdallaan ja niiden välillä painunut sisäänpäin. Painelmista lautojen saumat olivat päässeet raolleen ja vettä tihkumaan lautojen väliin.


Uudet ja vanhat osat on kiusallisen helppo erottaa toisistaan

Tämän seurauksena laudoitus oli pilssin kaarteen kohdalta varsin huonossa kunnossa. Lautoja olisi voinut hyvällä omallatunnolla vaihtaa vielä muutaman parin, mutta päätimme rajata työn nyt vain kaikkein onnettomimpiin lautoihin. Loputkaan vedenalaisista laudoista eivät, tietenkään, ole aivan uudenveroisia, mutta niillä on sentään useampia vuosia palvelusaikaa jäljellä.

Pilssin viides lauta oli mennyt erityisen huonoon kuntoon keulan päästään, vaikka peränpuoleinen pää oli yhä kohtalaisen hyvässä kunnossa. Tästä syystä vaihdamme vain osan laudasta, paapuurin puolelta hiukan pidemmän pätkän ja styyrpuurin puolelta hiukan lyhyemmän.

Vanha lauta on vahvasti kaarella ja ensimmäinen yritys höyryttää lauta paikoilleen päättyi laudan halkeamiseen. Meille on yhä täysi arvoitus miten lauta on alunperin saatu taivutettua paikoilleen, mutta meidän ratkaisumme on tehdä lauta kahdesta kapeammasta laudasta. Tässä tavassa on enemmän työtä ja veneeseen tulee yksi pitkittäinen sauma lisää, mutta laudan istuvuus on paljon parempi kuin mitä olisimme millään muulla tavalla saaneet aikaan.

sunnuntai 26. syyskuuta 2010

Mielenkiintoinen artikkeli kaarien laminoinnista

Veneen kunnostusurakkaa tekeville tai suunnitteleville tiedoksi: Puuvene-lehdessä on menossa mielenkiintoinen juttusarja A-vene Ali-Baban kaarien vaihdosta. Tätä aihetta on käsitelty paljon myös meidän blogissamme, ja Puuveneen juttusarja kertoo yhden mielipiteen lisää aiheesta. Sarjasta on nyt julkaistu kaksi osaa lehden numeroissa 62 ja 63 (2010/2 ja 2010/3). Numerossa 62 on myös laaja historia veneestä. Jos et ole lehden tilaaja, niin toimituksesta saa tilata irtonumeroita myös arkistosta.


A-vene L-15 Ali-Baba (kuva Jorma Rautapää)

Ali-Baba ei ole ensimmäistä kertaa telakalla, vaan veneeseen on aikaisemmin tehty muun muassa laaja kansiremontti. Yhteisen purjenumeron, suunnittelijan ja rakennuspaikan lisäksi Ali-Baba ja Kisen jakavat siis myös melko samanlaisen kunnostushistorian.

Puuveneen jutussa esitellään varsin kätevä keino tehdä kaarisabluuna kovalevynpaloista yhteen kuumaliimaamalla. Itse kaaret tehdään tammisoiroista laminoimalla. Jos veneesi kaaret ovat siinä määrin raskasrakenteisia tai veneen muodot niin jyrkkiä, ettei kaaria voi tehdä höyryttämällä, suosittelen ehdottomasti tutustumista tähän juttusarjaan. Artikkeleissa työvaiheet on kuvattu ja kuvitettu hyvin ja menetelmässä on muutamia hyviä oivalluksia, jotka olisivat auttaneet meitäkin.

lauantai 18. syyskuuta 2010

Parraslistan ja kansivanerin sovitus

Voi voi, kun taas on kaikilla työ- ja opiskelukiireitä, putkiremontteja, sun muita esteitä veneen korjaamiselle; telakkapäiviä on tänäkin syksynä harmillisen vähän. Kaikesta huolimatta työmaa edistyy, vaikkakin välillä hitaammin kuin haluaisimme.

Tänään aloimme valmistella itse kannen kiinnitystä kesällä tehtyjen tukirakenteiden päälle. Ennen täytyy varmistaa 9 mm vanerilevyllä sovittamalla, että vaneri istuu muotoon, ja tukirakenteet kantavat joka kohdasta, ja tarvittaessa sovittaa hiomalla. Lisäksi täytyy tehdä parraslista.

Jyrsimellä tehty parraslistan paikka ja vanerista tehty parraslistan malli

Löytääksemme oikean työtavan teimme ensin parraslistan malleja vanerista. Vaneriin voi huomattavasti huolettomammin koeajaa erilaisia jyrsimen ohjurien asentoja, yms. Tällä tavoin voi sekä säästää hieman mahonkia, että varmistaa, että parraslistoista tulee mahdollisimman tarkoituksenmukaiset.

Parraslistan malli paikallaan


Parraslista on lopullisessa rakenteessa, paitsi tekemässä ryhdikästä ulkonäköä kannen reunoihin, myös uhrin asemassa; sen tehtävä on estää kosteutta pääsemästä kannen saumoista alempiin rakenteisiin.

Keulakolmio pitää niin ikään viimeistellä. Kannen muoto oli höylätty kansikaariin, kansikaarenkannattimiin ja kuningaslautoihin, mutta keulakolmiossa valmista muotoa ei vielä ollut. Tänään liimasimme kuningaslaudan kiinni keulakolmioon, ja keulakolmion päälle lisää puuta työstövaraksi. Tähän liimaamalla tehtyyn palikkaan teimme sitten hiomalla kauniin, vähän kaarevan muodon, ja tietenkin parraslistan paikan. Nyt kansivaneria varten tehty taso jatkuu keulaan asti.



Keulakolmio viimeisteltynä. Nyt voi itse kansivaneria alkaa sovittamaan paikalleen.

sunnuntai 12. syyskuuta 2010

Rinnakkaislaminointi

Olin miettinyt rinnakkaislaminoinnin mahdollisuuksia jos aikaisemmin, mutta keväällä 8mR Windyn työmaalla käydyssä keskustelussa kuulin ensimmäisen kerran, että tekniikkaa on oikeastikin käytetty. Meille tieto tuli liian myöhään, mutta ehkä tämä ratkaisu voisi helpottaa jotain toista kunnostusprojektia. Tässä lyhyesti esittely rinnakkaislaminointiin, niin kuin minä olen sen ymmärtänyt.


Voisiko laminointi onnistua näin?
Punainen on veneen alkuperäinen kaari, vihreä on sen rinnalla laminoitava uusi kaari ja keltaisella on kuvattu L-kirjaimen muotoiset tuet, jotka ruuvataan kiinni vanhaan kaareen. Uuteen kaareen tulevaa puristusta voi liimauksen aikana vielä entisestään vahvistaa lyömällä tukien ja uuden kaaren väliin kiilat. Pelkästään ruuveilla kiristämällä puristuksesta tuskin saa riittävää.

Tämän menetelmän ideana on, että laminointi voitaisiin tehdä paikallaan veneessä, jolloin uuden kaaren istuvuus saadaan mahdollisimman hyväksi. Liimauksessa käytetään hyväksi purettavia rakenteita, siis vanhoja kaaria, jolloin säilytettäviin osiin ei jäisi mitään jälkiä. Luonnollisesti tämä menetelmä ei sovi joka paikkaa, esimerkiksi kohtiin, joissa veneen runko muuttaa voimakkaasti muotoaan. Tällöin vieressä laminoitu kaari olisi joka tapauksessa liian eri muotoinen sopimaan vanhan kaaren paikalle. Silti tällä tavalla voisi saada suurimman osan veneen kaarista laminoitua helposti paikallaan veneessä ja, näin ollen, mahdollisimman vähällä sovittamisella.
Jos tiedätte käytännön esimerkkejä rinnakkaislaminoinnin käytöstä, niin niistä olisi hauska kuulla.

lauantai 4. syyskuuta 2010

Pilssin kaaret

Pääsimme vielä kerran pasuttamaan saarnipuuta kun teimme pilssiin kaaret. Alkuperäisessä rakenteessa samat kaaret jatkuivat kölipuusta aina partaaseen saakka. Vanhat kaaret olivat ikäänkuin S-kirjaimen muotoisia, taipuen ensin jyrkästi ulospäin kaaren noustessa pilssistä, ja sitten veneen laidan mukana takaisin sisäänpäin kohti parrasta. Tämä muoto on todistettavasti liian vaikea; kaikki alkuperäiset kaaret olivat poikki jyrkimmän taivutuksen kohdalta, kölin yläosasta. Alkuperäisten kaarten rinnalle olikin jo aikaisemmissa remonteissa lisätty uusia, rinnakkaisia kaaria rakennetta tukemaan.


Alkuperäiset, katkenneet kaaret ja myöhemmin lisätyt vahvistukset.

Emme itse edes yrittäneet tehdä kestäviä S:n muotoisia kaaria, vaan teimme suoraan kahdet kaaret. Toiset ulottuvat partaalta kölitukkien luokse, ja pilssin erilliset kaaret ulottuvat kölitukkien päiden luota kölipuuhun asti.

Koska pilssin kaarten muoto on jyrkkä, sahasimme ne vielä pitkittäissuunnassa kahtia taivutettavan osan kohdalta, jolloin ne taipuvat ja kestävät paremmin. Lopuksi tämä osittain kahteen osaan sahattu kaari vahvistetaan liimalla.


Pilssin uudet kaaret.

Puoliväliin asti halkaistujen saarnikaarten päistä näkee selvästi kuinka ulompi puolisko on taivutettuna tullut parin kymmenen sentin matkalla yli sentin pidemmälle kuin sisempi puolisko. Ei siis ihme, että alkuperäiset kaaret eivät kestäneet - taivutus on todella raju.

sunnuntai 29. elokuuta 2010

Uusi venepukki

Saimme kovan metsästyksen jälkeen viimein hankittua Kisenille uuden venepukin. Ilmoituksemme oli osunut sattumalta kaverin silmiin, jonka takapihalla lojui käyttämättömänä hyväkuntoinen AB L. Press & Son:in pieni venepukki.


Uusi venepukki, vielä palasina

Samaa venepukkia myy myös Waltic, mutta uuden pukin hinta (> 700 eur) oli meille aivan kestämättömän kova. Pukista puuttuu kölille tarkoitettu keskituki, mutta onnistunemme korjaamaan sen ongelman ominkin voimin.

Nyt meillä on taas yksi huoli vähemmän ja voimme periaatteessa keskittyä taas kunnostamiseen. Veneen, teltan ja pukin talvikuntoon laittamisessa taitaa tosin olla vielä hieman puuhaa.

sunnuntai 15. elokuuta 2010

Tulpparalli

Kunnostustyö alkaa hiljalleen edetä siihen vaiheeseen, että pääsemme viimeistelemään veneen kylkiä. Aluksi kaikki vaihdetut ruuvit tulpataan ja kyljet hiotaan. Tätä seuraa kyllästäminen ja lopulta lakkaus, johon pääsemme ehkä ensi keväänä.


Uusia tulppia vanhassa kyljessä

Kisenin kyljessä tulppia riittää vaihdettavaksi helposti kolmatta tuhatta, homma ei siis ole mitenkään pieni. Olemme tehneet tulppia puhdetöinä kaikista mahongin jämistä, joita muista työvaiheista on jäänyt, ja naputelleet niitä paikalleen milloin ehdimme. Nyt tahtia pitäisi vähitellen kiristää, että kyllästämiseen päästäisiin ennen kylmiä säitä.

Tulppien tekemiseen käytettävän materiaalin pitäisi mieluiten olla samasta rungosta, tai ainakin samaa puulajia, kuin laudan johon tulpat tulevat, jotta tulppien ja laudan värisävyt olisivat mahdollisimman samat. Meidän tapauksessamme tämä ei ikävä kyllä ollut mahdollista, koska hondurasin tai karibian mahonkia, joista jommasta kummasta Kisen on alunperin tehty, ei ole juurikaan saatavilla enää.

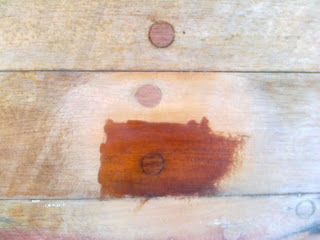

Alla olevassa kuvassa näkyy vanhaa laudoitusta sekä hiomattomana, hiottuna että lakattuna. Ennen lakkausta selvästi tummemmat uudet sapelimahonkiset tulpat erottuvat selvästi, mutta lakkaus tasoittaa värieroja melko lailla. Kuvasta näkyy myös miten tulpat on asetettu syysuunnan mukaan pitkittäin lautoihin. Tämä on tärkeää, jotta puun turpoaminen ei halkaise lautaa, johon se on asetettu.


Lakka tasoittaa hyvin mahongin värieroja

Puutappien poraaminen ja nakuttelu paikalleen on melko suoraviivaista hommaa, johon ei liity juurikaan salatiedettä. Ratkaisevaa on, että tappipora on hyvälaatuinen ja terävä, muuten suuren tappimäärän poraaminen menee kihnuttamiseksi, johon hukkaantuu aikaa turhaan.

Sen sijaan tappien tasoittamisesta ja kiinnittämisestä on paljon erilaisia mielipiteitä ja neuvoja, joista kunkin kunnostajan pitää valita mieleisensä. Peter H. Spectren Planking and Fastening -kirjan sivulla 39 neuvotaan käyttämään tappien liimaamiseen mikropalloilla paksunnettua epoksia. Tulppien tasaamiseen taas vinkataan taltan sijaan kustomoitua yläjyrsintä. Tämä saattaisi olla meillekin sopiva ratkaisu, kun pääsemme kunnolla vauhtiin tapittamisen kanssa.

Tähän asti olemme käyttäneet kiinnittämiseen hiukan vanhaa puuvenelakkaa. Lakan etuna on melko hidas kuivumisaika, jolloin lakka voi maata purkissa pitkäänkin ilman, että se kuivuu työskentelyn aikana. Lakka ei myöskään erotu väriltään viimeistellystä puusta ja se kuivuu kovaksi ja helposti murtuvaksi, jolloin tulppien poistaminen on tarvittaessa helppoa.

Tasoitimme myös pienen koe-erän tulppia taltalla ja hiomapaperilla ja työ sujui ihan kivasti, vaikka huteja tuli niitäkin muutama. Pahimmillaan tappi katkeaa huonosta iskusta laudan pinnan alapuolelta ja se on korvattava uudella.

Woodenboat-lehden foorumin keskustelijoiden mielestä tulpanreiät pitäisi tulpata mahdollisimman pian poraamisen jälkeen. Tätä neuvoa emme tulleet ajatelleeksi, vaan vanhat tulpat on otettu pois jo yli vuosi sitten. Katsotaan, tuleeko tästä meille vielä vaikeuksia. Ainakin ensimmäiset koetapit näyttävät henkäyksen verran liian pieniltä reikiinsä, mutta tämä varmasti muuttuu, kun puu turpoaa kyllästämisen yhteydessä

Jos haluaa säästää itseään, niin tulppaamisen sijaan vesirajan alapuolella olevat ruuvinreiät voi kitata. Tällöin reiät pohjustetaan kyllästämisen jälkeen sellakalla ja kitataan liitukitillä. Työjärjestys on siis päinvastainen verrattuna puutappeihin, jotka laitetaan paikalleen ennen kyllästystä.

tiistai 27. heinäkuuta 2010

Uutta laudoitusta II

Kiseniä on kunnostettu vuosien aikana useampaan otteeseen, aina vähän kerrallaan. Ainakin uusia kaaria on laitettu paikoilleen, peräsintä paikattu tai vaihdettu, kansikaaren kannattimia korjailtu ja koko kansi rakennettu uudelleen. Sen sijaan laudoitus on ilmeisesti kokonaan alkuperäistä.


Ruuvipuristimella kiinnitetyt palikat määräävät paikan pystysuunnassa

Yli viisikymppisistä puupurjeveneistä sanotaan, että niihin on joko tehty steevien vaihto ja pilssiremontti, tai se on seuraavana työlistalla. Näin oli myös Kisenin kanssa. Pilssin kunnostus oli yksi niistä työvaiheista, jonka totesimme välttämättömäksi jo veneen hankinnan yhteydessä. Kunnostuksen yhteydessä olemme vaihtaneet sekä deadwoodin että osan keulasteeviä. Niiden mukana vaihtoon menivät myös pilssin laudat.

Lautojen sovittaminen on aikaa vievää touhua, mutta sitäkin voi helpottaa muutamalla niksillä samaan tapaan kuin kaarien sovittamisesta, josta kirjoitimme aikaisemmin.


Pystyjanat osoittavat sovitettavan laudan paikan pituussuunnassa

Tärkein asia sovittamisessa on varmistaa, että lautaa sovittaa joka kerta samaan paikkaan. Jos lauta pääsee liikkumaan höyläysten välillä, on vaara, että lautaa sovitetaan aina eri kohtaan. Näin koloja ja kohoumia ilmestyy sinne, missä niitä ei ollut äsken, eikä työ edisty yhtään mihinkään. Esimerkiksi laudan ylälaitaa työstettäessä lauta saattaa nousta aavistuksen ylöspäin, kun materiaalia poistuu sovitettaessa. Tämä on harvoin ongelma, mutta kannattaa ottaa huomioon, jos sovittaminen on kovakätistä tai lauta on viimeinen aukkoon laitettava.

Sen sijaan pituussuunnassa paikan määrittäminen on erityisen tärkeää. Me ratkaisimme tämän piirtämällä pystyjanat sovitettavaan lautaan ja yläpuolella olevaan lautaan ja asettamalla laudat aina sovittamisen alussa niin, että jana jatkuu laudasta suoraan piikkisuorana. Tämä on selkeä ja helppo tapa varmistaa, ettei lautaa tule sovitettua milloin mihinkin.


Kenttähöyläpenkki nopeuttaa sovitustyötä

Hyvät työkalut ovat myös tärkeitä, terävä höylä ja höyläpenkki lähellä sovituspaikkaa nopeuttavat työtä paljon. Itse rakensimme yksinkertaisen höyläpenkin veneen alle, jolloin lautaa voi sovittaa ja työstää vain parin metrin päässä toisistaan.

Jos lautoja on vaihdettavana monta, on sovitettavan laudan toinen reuna hyvä höylätä suoraan 90 asteen kulmaan. Tällöin mahdollinen viiste kahden laudan välillä tulee tehtyä vain toiseen laudoista, ja sekin muun sovittamisen yhteydessä. Tämäkin säästää mukavasti aikaa.

torstai 22. heinäkuuta 2010

Ostetaan venepukki - OSTETTU

Kisen tarvitsee kipeästi uuden venepukin. Jos sinulla on käyttämätön venepukki, tunnet jonkun jolla on tai olet nähnyt sopivan lojumassa jossain, niin vinkkaa! Sopiva pukki olisi mielellään terästä ja noin kaksi metriä leveä, kolmisen pitkä ja vajaa puolitoista korkea, sekä kestäisi hiukan alle pari tonnia painoa. Parhaimmillaan pukki voisi olla purettavaa mallia.


Tämä venepukki on antanut kaikkensa

Kisenin nykyinen pukki on puusta rakennettu ja se on aika pahassa kunnossa. Pukkia on purettu, rakennettu uudelleen ja purettu edelleen kunnostuksen aikana, jotta kaikki kaaret ja kölipultit saatiin vaihdettua. Kaiken tämän seurauksena pukki alkaa olla aika viimeisimmillään, eikä ainakaan tarjoa riittävää tukea Kisenille missään muualla kuin nykyisessä sijoituspaikassa.

Pukkiehdokkaita voi tarjota minulle, yhteystiedot: Matias 040-5900 313, kisen(a)netti.fi.

Olemme ostaneet erinomaisen venepukin elokuussa!

torstai 8. heinäkuuta 2010

Parraslistan paikka

Pilssin laudoitus on edelleen työn alla, samoin kylkilautojen paikkaus. Kannen tukirakenteisiin höylätty kannen muoto alkaa sen sijaan olemaan valmis, joten kansiremontti eteni seuraavaan työvaiheeseen.

Valmiissa kannessa vaneri lepää kansikaarten, kansikaaren kannattimien ja osittain myös parraslistan päällä. Parraslistasta tulee L-kirjaimen muotoinen siten, että näkyviin jäävän osan lisäksi siinä on kansivanerin alle ulottuva lippa, joka muodostaa vanerin kanssa tiiviin liitoksen siten, ettei vesi valu saumasta sisään.

Tämä rakenne päätettiin tehdä niin, että kun on ensin höylätty kantta kantamaan kaunis muoto, niin lopuksi tehdään siihen jyrsimellä parraslistalle paikka.


Jyrsimen ohjurit kiinnitettynä kylkeen ja kansikaaren kannattimeen.

Jyrsimen kanssa saa olla tarkkana. Uran oikea syvyys vaati huolellista mittaamista. Onneksi Feston jyrsimessä on tarkka ja jämäkkä säätö. Leveyssuunnassa tarkkaan jälkeen päästään asentamalla puristimilla ja nauloilla ohjurit kiinni kansikaaren kannattimeen ja ylimpään lautaan. Jyrsimeen kiinnitettävä metallinen ohjainkappale estää terää pääsemästä 1 mm lähemmäksi ohjuria.


Ohjureiden välistä jyrsitty ura on tarkka ja siisti.

Ulkolaitaan puristettu ohjuri myös estää lautaa repeämästä ja halkeilemasta uraa jyrsittäessä. Lisäksi on hyvä, että koneessa on tarpeeksi voimaa, ja terä on laadukas ja terävä.


Kannen muodon hahmottaa jo selvästi.

sunnuntai 27. kesäkuuta 2010

Uutisia kevätkokouksesta

Tämä on onnettomasti myöhässä, mutta pieni kertaus 5.5 m yhdistyksen kevätkokouksessa keskustelluista aiheista on varmaankin hyvä saada esille. Ennen varsinaista kokousta vierailimme vanhalla Raine Lindgrenin telakalla Ouritsaarissa katsomassa 8 mR veneen, FIN-8 Windyn, kunnostusta. Paikalla oli venepuuseppä Mika Louhivaara kertomassa projektista. Veneestä vaihdetaan kaikki kaaret, merkittävä osa laudoituksesta ja kölipuu, joten kyseessä on varsin suuren luokan remontti.


8mR Windy spinaakkeri lennossa (kuva Jorma Rautapää)

Tuttuun tapaan kevätkokouksen tärkeimmät uutiset koskivat kesän kisakalenteria. Viime aikojen luonnollisena erikoisteemansa on ollut myös vuoden 2011 maailmanmestaruuskisat Helsingissä.

Tänä kesänä viisvitosia nähdään ainakin Viaporin Tuopissa 14.8. ja luokkamestaruuskisoissa 21-22.8. Myös RRegatassa pari viikkoa sitten oli viisvitosia. Muita kesän 2010 kilpailukalenterin kiinnostavimpia kisoja klassisten veneiden omistajien kannalta ovat tänä viikonloppuna (3-4.7) oleva Helsingin Regatta, Stanton Chase Classic Nationals 21-22.8. ja Musto Classics 28-29.8. Kiinnostava on myös uusi tapahtuma, Nicolas Feuillatte Baltic Classic Master Cup, joka järjestetään Viaporin Tuopin aattona 13.8. (kisakutsu, pdf). Kisa on osa Baltic Classic Circuitia, jonka järjestää Scandinavian Classic Yacht Trust.

Lähestyvien maailmanmestaruuskisojen alla venemarkkinatkin ovat vilkastuneet. Kevään aikana myytiin K. Albin Johanssonin 1961 suunnitelema FIN-21 Caro V. Ostajina olivat Jyrki ja Janne Mäki Inkoosta. Lisäksi tällä hetkellä ainakin Raymond C. Huntin FIN-25 Caro VI ja Gösta Kyntzellin FIN-12 Pohjantähti II ovat myös myynnissä. Markkinalla on muutenkin liikehdintää, tarkempia tietoja julkisessa ja "hiljaisessa" myynnissä olevista veneistä saa luokkaliitosta.

Lisäksi Suomeen ollaan mahdollisesti ostamassa jopa kaksi modernia viisvitosta ensi kesän maailmanmestaruuskisoja varten. Yksi uusi klassinen vene, SWE-19 Lotten, saapui Suomeen jo toukokuussa samasta syystä.

sunnuntai 20. kesäkuuta 2010

Suunnitelmat muuttuivat

Olemme jo useammassa artikkelissa pohtineet jigissä laminoinnin ja paikallaan laminoinnin etuja ja haittoja, ja tarkoituksena on ollut koko ajan kokeilla paikallaan laminointia pilssin sisarkaarien kanssa. Tärkein syy siihen, että valitsimme paikallaan laminoinnin pilssin kaarien tekemiseen oli jigissä laminnoista saadut huonot kokemukset.

Tämän suunnitelman mukaisesti aloitimme jonkin aikaa pilssin kaarien laminoinnin, mutta muutaman kokeilukappaleen perusteella voidaan todeta, ettei paikallaan laminointikaan aivan autuasta touhua ole.


Kaarien paikallaan laminointi

Puristukseen käytettiin aikaisemmin paikalla olleita lyhyitä laminoituja kaaria, joilla saatiin hyvä puristus koko pilssin kaarteen matkalle. Yllä olevassa kuvassa osa puristimista on jo purettu, tärkeimpänä vanhan kaaren puolessa välissä ollut iso puristin, joka puristi laminoitavat viilut koko palteen matkalta. Kaaren yläreunassa näkyvä vaalea pystyasennossa oleva mäntyrima on tuettu kannen rakenteisiin ja puristaa laminoitavien viilujen päät yhteen.

Itse paikallaan laminointi ei ole kovinkaan vaikeaa. Riittävällä määrällä puristimia ja erilaisia puristusvirityksiä saimme noin kolmemilliset viilut liimattua toisiinsa ilman suurempia ongelmia. Suurin vaikeus syntyy siitä, että viilujen oli oltava näin ohuita, jotta ne voitiin kylmälaminoida ongelmitta paikoilleen. Koska liimaiset viilut ovat kohtalaisen liukkaita, niitä voitiin liimata vain muutama kerrallaan, tai tarkemmin, ensin kolme, sitten kaksi lisää ja lopuksi vielä kaksi. Seitsemän viilua oli vähemmäismäärä, jotta lopullisella kaarella olisi tarpeeksi paksuutta ruuveja varten.


Laminointijigi pilssissä, vaaleat stringerit antavat oikean muodon

Tätä ongelmaa ei olisi, jos pilssin kaari olisi loivempi, joten toisenlaisiin sovelluksiin paikallaan laminointi voisi sopia hyvinkin. Olisimme voineet myös taivuttaa kaaret ensin paikalleen märkinä ja antaneet niitten kuivua muotoonsa, tai höyryttää ne, mutta loppujen lopuksi tämä ei olisi vähentänyt työvaiheita, vaan ainoastaan nopeuttanut jonkin verran itse liimausta.

Paikallaan laminointiin liittyy myös paljon alustavia työvaiheita ja viimeistelytöitä, joita emme olleet tulleet aluksi ajatelleeksi. Paikallaan laminointia varten oli rakennettava pitkittäiset tukirimat avoimeen pilssiin, joiden mukaan kaaret laminoitiin. Lisäksi, kun kaikki kolme liimauvaihetta olisivat valmiit olisi kaaret pitänyt vielä höylätä tasalevyisiksi ja siistiä.

Uusi suunnitelmamme on höyryttää pilssin kaaret saarnirimasta, mutta sillä erolla alkuperäiseen rakenteeseen, että halkaisemme rimat paksuussuunnassa yläpäästään, siltä matkalta, miltä ne asettuvat pilssin kaarteeseen ja asetamme ne osan matkaa rinnakkain kyljille nousevien kaarien kanssa. Yksi ja sama kaari ei siis mene partaalta pilssiin. Ajatuksenamme on, että höyryttämisessä on vain yksi työvaihe, jonka jälkeen kaaret ovat paikallaan ja pilssin laudoitus voidaan laittaa paikalleen. Lisäksi viimeisteleviä työvaiheita ei tarvita, kaarista tulee samantien tasaleveitä ja reunojen pyöristykset voidaan tehdä suoraan puutavaraan. Toivottavasti pilssiremontti saadaan nopeammin valmiiksi tällä tavalla.

Puuvenerakennuksen perusoppikirjan kirjoittajan, Ole-Jacob Brochin ohjeen mukaan rimojen odotetun kestävyyden voi laskea kaavasta K = r / d, jossa K on kestävyys, r on taivutettavan kaaren säde ja d on riman paksuus. Tavoiteltava K:n arvo on yli 14 ja optimi on yli 20. Useimmissa rakenteissa kaaren säde on vaikea määrittää tarkasti, mutta arvioimme, että Kisenin pilssin kaari on tiukimmillaan noin 125 mm. Kisenin painokaaret ovat noin 21 mm paksuja, joten halkaistuna ne ovat noin 2 x 9 mm (sirkkelin terän paksuus on noin 3 mm). Tällöin K:n arvoksi saadaan (125 / 9 =) 13,8, toisin sanoen aivan kestävän rakenteen minimi.

Kuvavaa on, että alkuperäisten kaarien K < 6, tältä pohjalta ei ole lainkaan yllättävää, että Kisenin alkuperäiset pilssikaaret olivat katkenneet jo 1960-luvun alussa. Kisaveneitä ei aikoinaan rakennettu kestämään vaan veneiden ja mittaluokkien nopea vaihtuminen nähtiin osana lajin kehitystä.

sunnuntai 13. kesäkuuta 2010

Kisakatsaus vuodelta 1955

Verkkaisen sunnuntain piristykseksi bongasin HSS:n Klassikkokomitean Facebook-sivulta mainion kisakatsauksen Ruotsin purjehduskesästä vuodelta 1955. Kymmenminuttisessa videossa käydään läpi tärkeimmät kisat Marstrandissa, Visbyssä ja Sandhamnissa, sekä KSSS:n 125-vuotisjuhlat. Mukana juhlimassa ovat kaikki Pohjolan kuningashuoneet, tottakai.


SVT Play Seglingssommaren 1955

Kisoissa nähdään monia viisvitosia, jotka olivat tuohon aikaan kovassa nousussa kansainvälisesti. Ruudussa vilahtavat US-1 Complex II, FIN-4 Trial ja monet ruotsalaiset veneet. Myös Kisen oli tuona vuonna kisaamassa Ruotsissa, mutta en nähnyt venettä yhdessäkään pätkässä. Etenkin videon loppupuolella näkyvät kuvat Kanholmin selän kisoista kahdenkymmenen metrin tuulessa ovat näkemisen arvoiset!

maanantai 7. kesäkuuta 2010

Perän paikkaus

Yksi jo aivan projektin alussa tunnistetuista korjauskohteista oli joukko styyrpuurin puoleisia lautoja aivan veneen perässä. Veneen perän rakenne vaikuttaa kaiken kaikkiaan hiukan puolivillaisesti suunnitellulta, sillä juuri ennen peräpeiliä laudat ohenevat kolmanneksella, jolloin ruuvien suojana oleville tulpille ei jää juurikaan tilaa.


Perän laudat, kaksi vaihdettu, kolme jäljellä

Laudanpäiden ohkaisuudesta johtuen osa tulpista on jossain välissä irronnut ja vesi päässyt ruuvinrei'istä rakenteisiin. Lopputuloksena lautojen päät ovat lahonneet ja revenneet osittain irti peräpeilistä.

Miksi laudat on ohennettu tällä tavoin? Maalaisjärjellä ajatellen laudat olisi voinut yhtä hyvin liittää peräpeiliin normaalipaksuisina. Kisenin kylkilaudat ovat noin 12 milliä paksuja, joten ilman ohennusta peräpeiliin olisi tullut alle sentti lisää leveyttä. Tämä olisi tuskin ollut kriittistä ulkonäölle tai nopeudelle. Osassa Kisenin vanhoista piirrustuksista veneessä on pitkä negatiivinen peräpeili, joka eroaa suuresti nykyisestä. Jää epäselväksi, onko suunnitelmia ehkä muutettu viime hetkellä, ja olisiko tämä johtanut hätäiseen ratkaisuun peräpeilin viimeistelyssä.


Viistoliitos työn alla

Uudet jatkopalat liitettiin vanhoihin lautoihin viistoliitoksilla. Yllä olevassa kuvassa vanha, jatkettava lauta on väännetty ulos rungosta kiilan ja lyhyen laudanpätkän avulla. Oikeassa reunassa näkyvä tumma puupala on ruuvattu väliaikaisesti kiinni jatkettavaan lautaan viistoliitoksen höyläämistä varten. Vastaava viistoliitos höylättiin luonnollisesti myös uuteen jatkopalaan.


Viistoliitos liimattavana

Jatkopalat liimattiin kiinni jo luottoliimaksemme muodostuneella Soudalin polyuretaaniliimalla, joka vallitsevissa olosuhteissa kuivuu alle tunnissa. Kun liima kuivuu nopeasti päästään uusi kappale viimeistelemään lähes välittömästi. Kuvassa näkyvä ohut muovikalvo on suojaamassa puristukseen käytettyjä puukappaleita ja ympäröiviä rakenteita saumasta pursuavalta liimalta.


Uusi rakenne rungon sisältä

Lautojen jatkoliitokset jaettiin eri kaarien kohdalle niin, ettei kahdessa vierekkäisessä laudassa ole koskaan liitosta samassa kohtaa. Näin paikatun kohdan pitäisi olla ainakin yhtä kestävä kuin vanhan rakenteen.

Jatkokappaleita sovitettaessa on hyvä noudattaa samaa periaatetta kuin venettä laudoittaessa. Toisin sanoen, että uuden laudan yläreuna jätetään aina 90-asteen kulmaan ja ainoastaan alareunaan tehdään kallistus viereisen laudan mukaan. Näin aikaa ei tuhlaannu molempien reunojen sovittamiseen.

tiistai 1. kesäkuuta 2010

Uusi keulakolmio

Osana kannen rakenteiden uusimista Lauri veisti Kiseniin myös uuden keulakolmion. Keulakolmio on aivan veneen keulassa ja yhdistää keulasteevin kylkiin, kansikaaren kannattimiin ja kuningaslautaan. Se tukee myös altapäin kannen etureunaa, jossa liikutaan paljon ja, etenkin rantauduttaessa, joskus rajustikin.


Keulakolmion viisteet työn alla

Keulakolmio veistettiin tukevasta mäntylankusta, jotta siinä on riittävästi paksuutta sekä kiinnityksiä, että kuningaslaudan upotusta varten.


Uusi keulakolmio paikallaan

Yllä olevassa kuvassa näkyy vielä styyrpuurin ylimpään lautaan viime vuonna tullut halkeama, jonka paikkasimme viime kerralla. Laudasta repesi osa yläreunasta vanhaa parraslistaa irroitettaessa. Kun perän laudat, tämä ja istumalaatikon kohdalla paapuurin puolella oleva vastaava repeämä on paikattu alkavat vedenpäälliset osat rungosta olla kunnossa.

perjantai 28. toukokuuta 2010

Näin kieppuu uusi pinna

Osana kansirakenteiden suunnittelua ryhdyimme miettimään myös rikausta ja pinnan asettelua. Kuten aikaisemmin pohdimme, pinna täytyy siirtää kannen alle, jos haluamme isopurjeelle levangin, koska Kisenin puomi yltää vain hiukan yli istumalaatikon takareunan.


Kokeilupinna Kisenin kokeiluistumalaatikossa

Kannen alla pinna taas on omien rajoitteidensa uhri. Sitä ei voi nostaa ylös, kuten monissa veneissä on mahdollista, jolloin istumalaatikkoon saisi nopeasti lisää tilaa trimmikonsolin ja istumalaatikon takareunan väliin. Sitä ei voi myöskään kääntää rajattomasti sivuille, koska kyljet tulevat vastaan. Toisaalta tällainen voimaperäinen pinnankääntely harvoin palvelee mitään muuta tarkoitusta kuin panikointia tai jarruttamista. Silti pinnalla on oltava riittävä liikerata, jotta venettä voidaan tehokkaasti ohjata. Paljonko on tarpeeksi, on sitten oma kysymyksensä.

Ratkaisematta on vielä istumalaatikkoon jäävä liikkumatila pinnamiehelle ja se riittääkö uudessa pinnassa vipuvartta kevyeen ohjaamiseen. Ensimmäistä asiaa voi selvitellä kokeilemalla, kunhan saamme istumalaatikon lopulliset rajat paikalleen. Jälkimmäiseen meidän on vaikea sanoa mitään tyhjentävää, koska meillä ei ole minkäänlaista kokemusta Kisenin pinnatuntumasta.

tiistai 25. toukokuuta 2010

Legendaarinen Borgå Tippan II myynnissä

Yksi Suomen maineikkaimmista vanhoista viisvitosista, Wileniuksen telakalla vuonna 1952 rakennettu FIN-12 Borgå Tippan II on myynnissä. Vene on menestynyt kisoissa aina hyvin, mutta on ollut viimeisen kymmenisen vuotta pääosin poissa kilparadoilta. Sen sijaan veneen aikaisempi kilpailuhistoria on varsin vakuuttava. Borgå Tippan II on kilpaillut ainakin Helsingissä, Sandhamnissa ja Marstrandissa. Aikanaan venettä kipparoi usein myös yksi Suomen purjehdushistorian tähdistä, Yngve Pacius.


FIN-12 Pohjantähti II Hangon edustalla (kuva Peik Gestrin)

Borgå Tippan II:n rakennuttivat alunperin Wileniuksen veljekset itselleen Gösta Kyntzellin piirrustusten mukaan. Myöhemmin Maire Gullichsen osti veneen pojilleen Johanille ja Kristianille, jotka nimesivät veneen Pohjantähti II:ksi. Suomen 5.5 m -purjehduksen grand-old-man Johan Gullichsen kertoo paljon veneen historiasta Täällä Pohjantähden alla -haastattelussa. Myöhemmin vene on tunnettu ainakin Frejana ja nykyisin sen nimi on Jayne.

Veneen myynti-ilmoitus on nähtävillä Nettiveneessä, hintapyyntö on 10 500 EUR, hintaan sisältyy myös traktoritraileri talvisäilytystä varten. Annettujen tietojen mukaan vene myydään purjehduskuntoisena.

sunnuntai 16. toukokuuta 2010

Kaksi täyttä työpäivää

Erittäin hyvä viikonloppu. Takana kaksi täyttä päivää veneellä, täydellä porukalla, ja perjantaina vielä vahvistuksena Timo L., mikä tekee noin 60 miestyötuntia. Ja kyllä saatiin aikaan! Tätä tahtia kun ehtisi venettä aina kunnostaa niin kyllä tulisi äkkiä valmista.

Teimme yhtäaikaa muutamaa työmaata. Matias otti hoitaakseen perän lautojen paikkauksen.


Ongelma ja ratkaisu


Muutama kylkilauta on peräpeilin vierestä mädäntynyt ruuvin reikien kautta. Nyt kun rikkinäiset kaaret on vaihdettu uusiin, voidaan uusia kaaria vasten paikata lautoja. Laudat pitää irroittaa riittävän pitkältä matkalta, jotta ne voi taivuttaa sen verran ulos, että niitä voi työstää. Mädästä laudasta pitää leikata niin paljon pois, että jäljelle jää tervettä puuta. Sitten valmistetaan mahongista oikean muotoinen jatkopala, ja valmistellaan liitos.


Matias höylän varressa. Kylkilauta on kiilattu ulospäin rungosta, ja ohjureiksi asetetut puukappaleet auttavat tekemään oikean kokoista viistettä.

Matias päätti käytää viistoliitoksia, ja jälki oli hyvää. Itse asiassa niin hyvää, että Lauri ilmeisesti harkitsee viistoliitosten käyttämistä parissa paikassa, joihin alun perin oli suunniteltu suorat puskuliitokset.

Lauri alkoi valmistaa pilssin loppuja kylkilautoja. Pilssi suljetaan lopullisesti vasta juuri ennen kyllästystä. Rakennusvaiheessa syntyy nimittäin paljon erilaista silppua ja purua, jota väistämättä putoaa pilssiin, ja joka on yläkautta huomattavasti vaikeampi saada pois.


Pilssin laudoitusta. Kuten ehkä muistatte, alkuperäisessä konstruktiossa näiden neljän leveän laudan paikalla oli yksi aivan jättimäinen lauta.

Alimmat kylkilaudat ovat aika mielikuvituksellisen muotoisia, ja niiden valmistus on melko työlästä. Lopputuloksesta tulee kuitenkin nätti. Vähän jopa harmittaa, että nämä kölin kylkien mahonkikaunottaret joutuvat ensin maalin ja sitten veden alle.

Kolmas työmaa oli kannen tuenta. Ensin peräkannen kansikaarten päälle upotettiin kylkilauta, ja liimattiin upotukseensa Sikaflexillä. Sitten kuningaslaudan ja taivutetun riman avulla piirettiin kansikaariin kannen muoto. Merkintöjen mukaan kansikaaret veistettiin höylällä ja kutterilla oikeaan muotoon. Kansi tulee olemaan keskeltä pari senttiä partaan yläpuolella, ja kannesta tulee aavistuksen verran kaareva.


Taivutetun listan mukaan saa piirrettyä kauniin kaaren



Peräkannen kuningaslauta ja kansikaariin höylätty kannen muoto


Ja vaikka kannen kiinnittämiseen on vielä pitkä aika, kokeilimme miten kanneksi suunniteltu 9 mm vanerilevy istuisi paikalleen. Ja hyvinhän se istuu!


Tältä kansi tulee näyttämään alapuolelta. Veneen rakenne hahmottuu hyvin tästä kuvasta: kylkilaudat, painokaaret, kansikaaren kannatin, kansikaaret, kuningaslauta ja itse kansi.
