keskiviikko 29. heinäkuuta 2009

Kaarien vaihtamista suunnitteleville

Kaikille kaarien vaihtamista suunnitteleville tiedoksi - kaarien vaihtaminen koko veneestä ei ole mikään pikkuhomma. Varsinaisen kaarien vääntämisen lisäksi työhön liittyy koko joukko valmistelevia ja viimeisteleviä työvaiheita, joitten osuutta koko työn kestosta ei kannata aliarvioida.


Rungon rakennekaaret merkittyinä laudoitukseen

Alusta loppuun työvaiheet ovat kyljen hionta, tapitusten avaaminen, kaarien irroittaminen, kyljen sisäpuolen hionta, tappien upotusten poraaminen, uusien kaarien sahaaminen, jyrsiminen muotoon, pätkiminen ja vesiurittaminen, paikalleen vääntäminen, kiinnittäminen ja kyllästäminen, uusien tulppien tekeminen, kiinnittäminen ja rungon hiominen sekä pintakäsittely.

Pelkästään alustavat työt, tulppien avaaminen ja uusien kaarien tekeminen, vievät helposti toistakymmentä miestyöpäivää kumpikin. Sama pätee varmasti viimeistelyihin, kaaria on paljon ja samoin tulppia. Lisäksi yksittäiset vastoinkäymiset työkalujen toimivuuden ja sopivuuden tai materiaalien riittävyyden kanssa viivästyttävät töitä aina.


Runko styyrpuurin puolelta kaikki tulpat poistettuina

Itse kaarien vääntäminen ei ole ainakaan Kisenin kokoisessa veneessä mitään rakettitiedettä. Kaaret ovat niin ohuita, että niiden taivuttaminen onnistuu käsivoimin. Riittävä liottaminen etukäteen ja tarpeeksi kuuma höyry ovat ratkaisevia asiassa.

Työpari vaihtaa hyvänä päivänä 15-20 kaarta, huonona ei puoltakaan siitä. Hommassa on omat murheensa, höyrykattila kuumenee melkein tunnin aina päivän alusta ennen kuin höyryä saadaan pasuun ja ensimmäiset kaaret uuniin. Lisäksi ilmakuivatusta saarnesta katkeaa vähintään 20 prosenttia auttamatta. Asiaa auttaisi merkittävästi, jos käytettävissä olisi tuoretta puuta. Meillä tätä mahdollisuutta ei ollut.


Väännettäessä katkenneita kaaria
Lisäksi hölmöilimme kaarien sahaamisen kanssa. Pätkimme saarnirimat viiteen eri pituuteen (80 - 160 cm) vanhojen kaarien mukaan. Tuloksena oli nippu eri pituisia kaaria, jotka hukan ollessa pienempi olisivat riittäneet erinomaisesti koko veneeseen, mutta myös kasa pätkiä rimojen päästä, jotka jäivät yli kun mittatavara oli leikattu.

Fiksumpaa olisi ollut jättää ylijäämä viimeisen sahatun kaaren päähän, näin suurempi osa kaarista olisi ollut pidempiä ja sopinut siis suurempaan osaan venettä. Lisäksi puolen tusinan eripituisen nipun hallinnassa oli omat ongelmansa. Kun kaaria ei voinut irroittaa kaikkia kerralla, oli pasuun huolehdittava aina sitä tavaraa, mille oli paikka valmiina. Mahdollisuuksien mukaan kaaria kannattaisi olla vain yhtä tai kahta pituutta, jotka sopisivat (lähes) minne tahansa veneessä. Hukkaa tulisi näin enemmän laidan yli menevistä osista, mutta puutavaran hinta on loppujen lopuksi pieni osa kokonaiskustannuksesta, jos otetaan huomioon myös työhön menevä aika.


Uutta kaaritusta paikallaan

Vaikeuksista huolimatta työ Kisenin kanssa etenee. Vaihtamatta ovat pääosin vain rakennekaaret ja rungon tukien kohdalla olevat kaaret. Näiden viimeisten vaihtaminen vaatii oman shownsa, kun kukin jalustan tukijaloista irroitetaan vuorollaan ja sen alla olevat kaaret vaihdetaan.

Erityisen haasteen tuo Kisenin rungon muoto. Rungossa on kaksi jyrkkää taitosta, toinen kyljen ja pohjan välillä ja toinen pohjan ja kölin liitoksessa. Näissä kohdissa kyljen kaari taittuu hyvin lyhyen säteen ympäri. Kaarien taittaminen näiden kohtien ympäri on koko lailla vaikeaa. Pilssin kohdalla olemme antaneet periksi, kuten yllä olevasta kuvasta näkyy. Tämä jo osittain siksi että kaikki Kisenin vanhat kaaret olivat katkenneet tästä kohtaa ja taitos oli paikattu laminoiduilla sisarkaarilla. Ajattelimme tehdä samoin, sillä erotuksella, että jatkamme sisarkaaret pilssin palteesta alas kölipuuhun asti. Tästä syystä kuvassa näkyvät uudet kaaret eivät taitu alas pilssiin.

lauantai 11. heinäkuuta 2009

Istumalaatikko

Kuten varmaan olette jo kuvista huomanneet niin Kisenissä ei ole tällä hetkellä kantta lainkaan, joten kannen järjestelyä voi nyt aika vapaasti suunnitella uusiksi. Aikaisemmin kannella oli kolme vinssiä molemmilla puolilla ja olemme ajatelleet vähentää määrää yhteensä neljään tai vain kahteen. Lisäksi haluaisimme siirtää isopurjeen levangin istumalaatikosta takakannelle, jotta istumalaatikossa olisi paremmin tilaa matkustajille.

Tärkein vaikuttava tekijä suunnittelussa ovat 5.5 -luokan luokkasäännöt, jotka säätelevät sekä istumalaatikon kokonaispinta-alaa että kannen vapaalaidan leveyttä. Istumalaatikko ei saa olla suurempi kuin 2,25 neliömetriä ja kannella tulee olla vapaalaitaa 350 mm istumalaatikon reunasta kannen reunaan.

Alla olevassa kuvassa on sekä Kisenin alkuperäinen, piirustusten mukainen istumalaatikko (sininen) ja kaksi vaihtoehtoa uudeksi malliksi. Vihreä viiva kuvaa vapaalaidan minimirajaa.

Kuten kuvasta näkyy, ei alkuperäinen istumalaatikko täytä nykyisen säännön mukaista vapaalaitavaatimusta, lisäksi se on pinta-alaltaan hiukan yli sallitun. Ainakin minulle on hiukan epäselvää, voimmeko näin ollen edes rakentaa vanhan mallin mukaista istumalaatikkoa veneeseen, jos haluamme veneen mitattavan vielä mittasääntöön. Uusista versioista keltaisen version pinta-ala on noin 2,2 neliötä ja punaisen vähän alle 2 neliötä, molemmat on piirretty vapaalaidan sisään.

Toinen ongelma liittyy levangin ja pinnan asetteluun. Kisenissä peräsin on yhtenäinen kölin kanssa ja se nousee kannelle reilusti isopurjeen puomin takana. Näin ollen levankia ei ainakaan vanhan konfiguraation mukaisesti voi asentaa takakannelle, koska se olisi pinnan tiellä.

Olemme ajatelleet että laskisimme pinnan kannen alle, mutta tällöin nousee ongelmaksi pinnan liikeradan laajuus. Käytännössä jo istumalaatikon reunat rajoittavat liikerataa ja kylkien linjan yli pinna ei tietenkään käänny. Koska pinnan akseli on melko takana on pinnan kaaren säde istumalaatikon takareunan kohdalla jo yli 90 cm. Kun Kisenin 190 cm leveydestä vähennetään vapaalaidan 2 x 35 cm, niin pinna kääntyy vain 33 astetta suuntaansa. Onko se tarpeeksi viisvitosessa, en osaa sanoa.

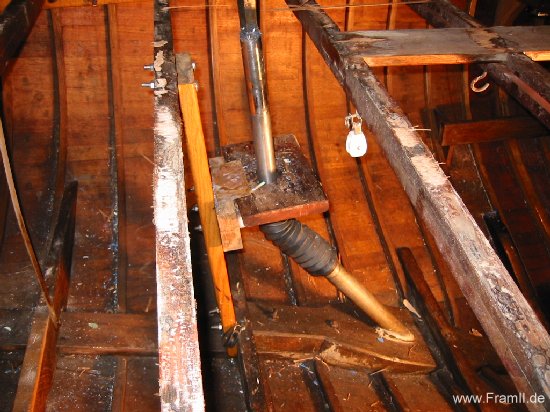

Viime viikolla löytämälläni Fram II:n sivustolla on mielenkiintoinen ratkaisu, jossa peräsimen akselin nousukulma käännetään ylöspäin. Tälläinen ratkaisu voisi sopia myös Kiseniin. Näin pinna saataisiin levangin etupuolelle ja lähemmäs istumalaatikon takareunaa. Tällöin pinna voisi hyvin olla kannellakin, tai jos sen asettaisi kannen alle se kääntyisi joka tapauksessa laajemman kaaren.

Miten tuollainen pallonivel hankitaan ja asennetaan onkin sitten toinen juttu. Olisi myös hauska kuulla onko vielä joitain ratkaisuja, joita en ole tullut ajatelleeksi tai onko näissä tässä mainituissa joitain onnettomia vaikeuksia, joihin emme halua sekaantua.

sunnuntai 5. heinäkuuta 2009

Ruuveja, ruuveja

Kuten aikaisemmin mainittu, vaihdamme kaikki Kisenin kaaret, sekä vanhat saarnesta tehdyt painokaaret, että rustirautojen kohdalla ja sitloodan takana olevat rakennekaaret. Vanhoista kaarista suuri osa oli murtunut useammastakin kohtaa, joten rakenteen kestävyyden vuoksi perusteellinen remontti on kohdallaan.



Mutta jumantsukka kaarien vaihtamisessa on hommaa. Jo kaarien tekeminen raakalaudasta oli oma numeronsa, puhumattakaan niiden höyryttämisestä ja kiinnittämisestä paikalleen. Kisenissä on 122 kaarta ja 10-15 lautaa ja jokaisessa laudassa 1-3 ruuvia, joten ruuveja menee. Helsingin Ruuvikulma (09-148 66 33), josta olemme ruuvit tilanneet on joka tilausta varten joutunut kääntymään maahantuojan puoleen - näitä määriä ei hyllystä löydy. Ruuvit maksavat noin 15 senttiä kappaleelta, joten kustannuskaan ei ole aivan pieni.

Ruuveihin pätee hiukan sama kuin kaariin, hävikkiä tuppaa tulemaan. Kaaret on kiinnitettävä nopeasti ennen kuin ne jäähtyvät, ja siksi ruuvit on laitettava paikalleen vauhdilla. Messinki on lopulta melko pehmeää tavaraa, joten kantoja menee ruuvatessa pilalle auttamatta. Melko suuren osan ruuveista olemme ruuvanneet koneella löysälle säädettyyn räikkään asti ja kiristäneet loppuun käsin. Näin kireys on helppo säätää sopivaksi niin etteivät mahonkilaudat rutistu ja käsin kannatkin säilyvät paremmin ehjinä.
